[Restauration] - IBM PS/2 Model. 60

Message non lu par Casio » 28 mai 2013, 21:20

Salutations,

Sur une demande de Rebby, nous allons essayer aujourd'hui, étapes par étapes, de procéder à la récupération des données du disque-dur à interface ST-506 (MFM à doubles nappes de 20 & 34 brins) de 41 Mo (type 31) d'un IBM PS/2 (Personal System/2) Model. 60 Type 8560-041 (premier modèle à interrupteur rouge).
2013-05-23 19.25.25.jpg

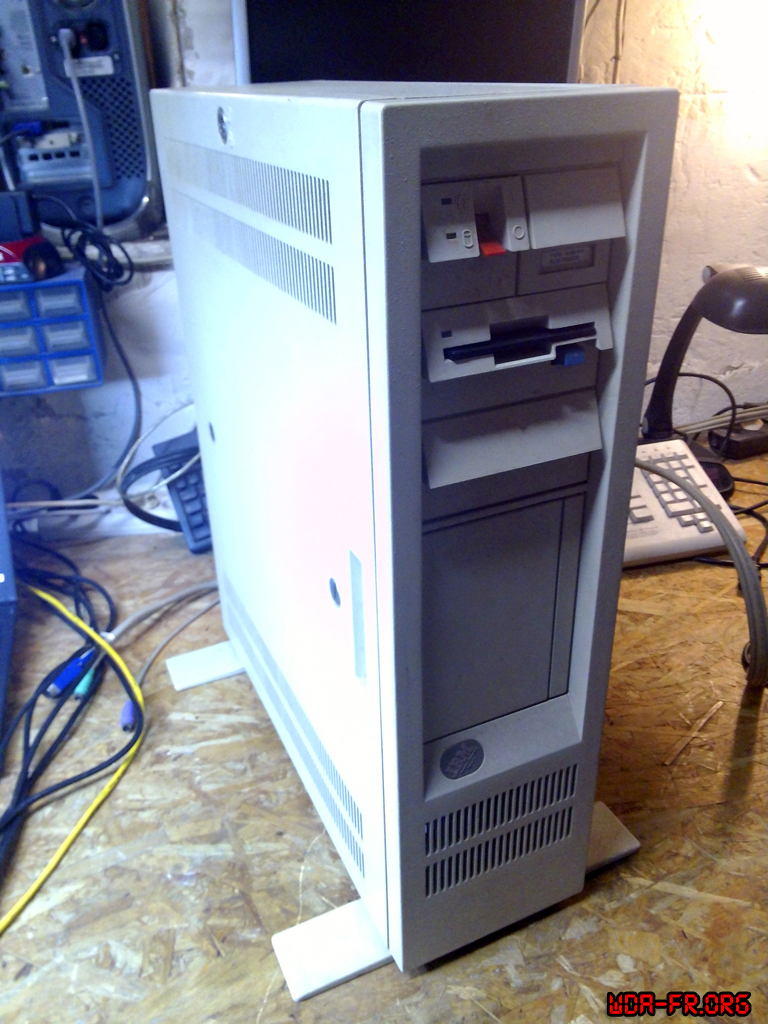

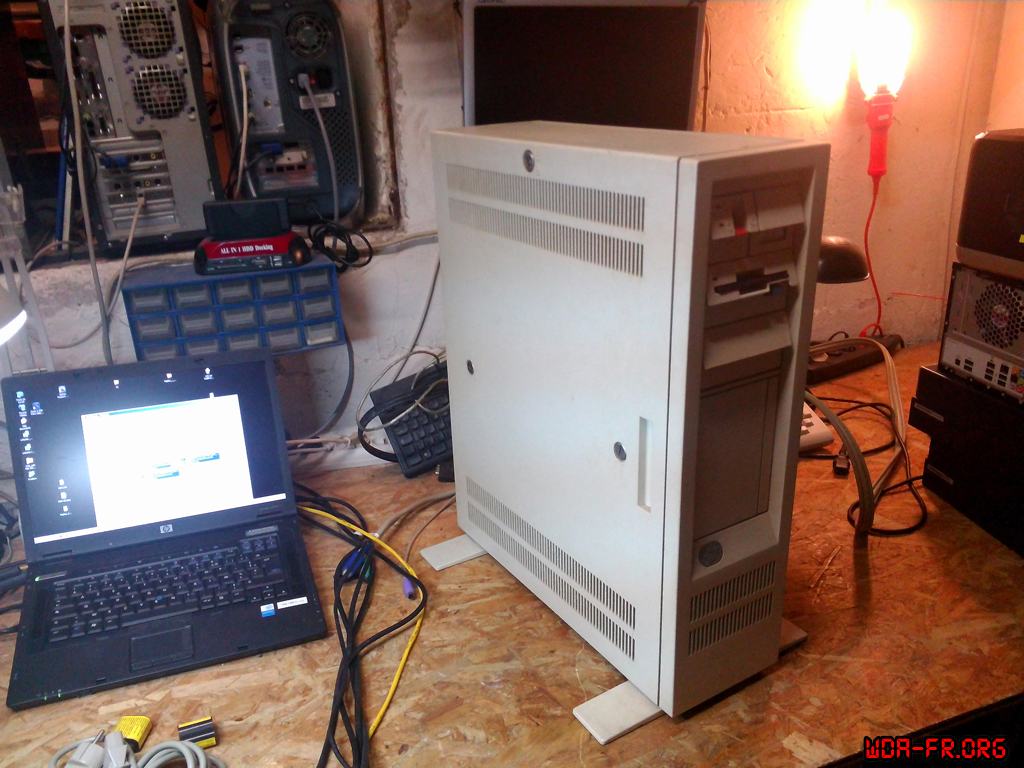

IBM Ps2 Model. 60 - Vue globale.

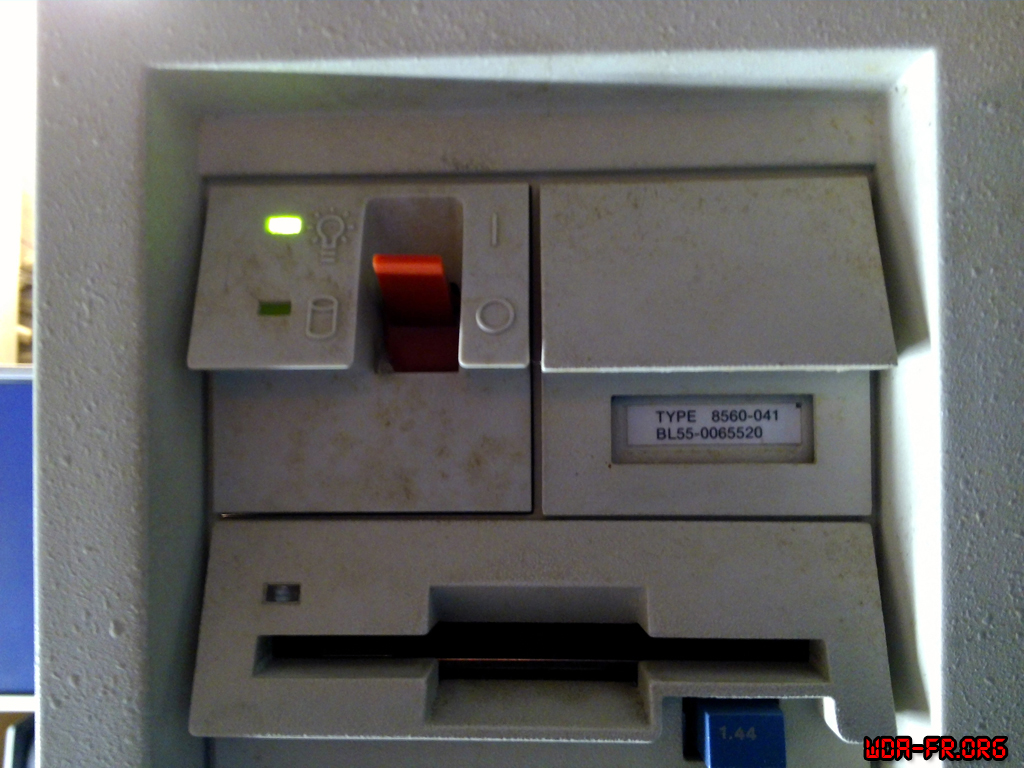

2013-05-23 19.24.12.jpg
IBM Ps2 Model. 60 - Vue rapprochée.
2013-05-22 20.14.11.jpg

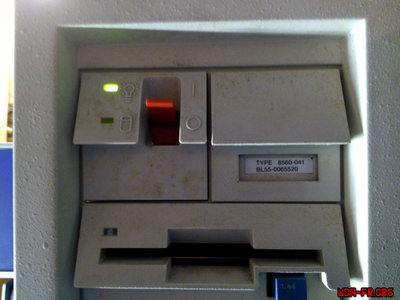

IBM Personal System/2 Model. 60 Type 8560-041.
Que nous dit Wikipédia sur les IBM Personal System/2 ? :
Wikipédia a écrit :IBM PS/2 (Personal System/2) désigne une série d'ordinateurs personnels produits par IBM en 1987. Tous ces ordinateurs furent compatibles avec le premier IBM PC (lancé lui aussi par IBM, en 1981 aux États-Unis, en 1983 seulement en France pour des raisons de traduction obligatoire de la documentation).
Le projet d'un successeur du PC ayant des performances graphiques nettement supérieures avait transpiré sous le nom de PC 2, et freinait de ce fait les ventes de PC. Frank Cary fit une déclaration solennelle selon laquelle IBM ne préparait aucun "PC 2". Cela obligea ensuite IBM à changer le "PC" en "PS", sans remous de la presse, puisque les nouvelles machines, toutes munies du nouveau bus MCA sauf le 8530, n'étaient à vrai dire plus des "PC" au sens strict du terme.
(...)
PS/2 Model 60 (Modèle 60) : 80286/10 - MCA
L'ordinateur étant équipé de bus MCA, et surtout presque fonctionnel, nous avons trouvés plus simple d'essayer de le remettre d'aplomb pour transférer ses données, plutôt que d'essayer de placer son disque dur sur une config. hôte dédiée.


Changement du lecteur de disquette initial.

Avant toute chose, le lecteur de disquette 3"1/2 initial semblant présentait de sérieux troubles fonctionnels, nous avons procédé à son remplacement par un exemplaire testé dans nos ateliers au préalable.
2013-05-22 20.10.50.jpg

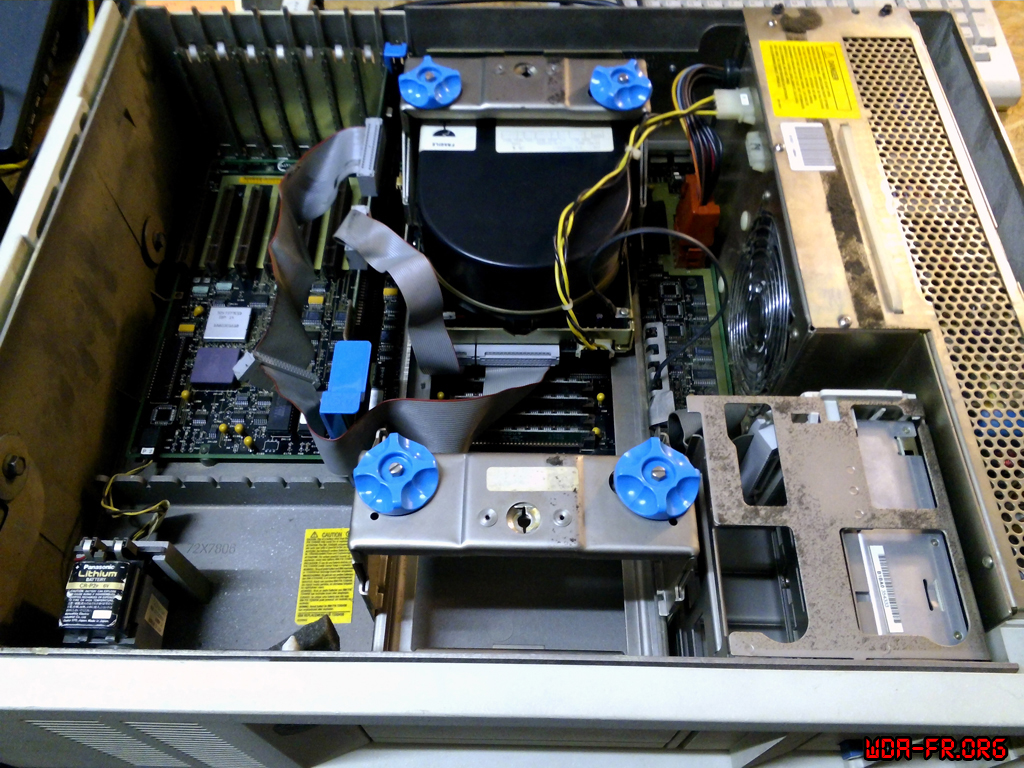

Vue complète de l'intérieur d'un IBM Personal System/2 Model. 60 Type 8560-041.
Le lecteur est situé dans la partie basse-droite de la photo ci-dessus, soit tout en haut du boitier au format grande tour (sous le bloc d'alimentation). Il est retenu par une simple nappe mêlant alimentation et données, qu'il suffit de délicatement retirer en débloquant son cache en plastique-blanc préalablement. Ce cache maintient la nappe fermement et empêche tout débranchement inopiné.

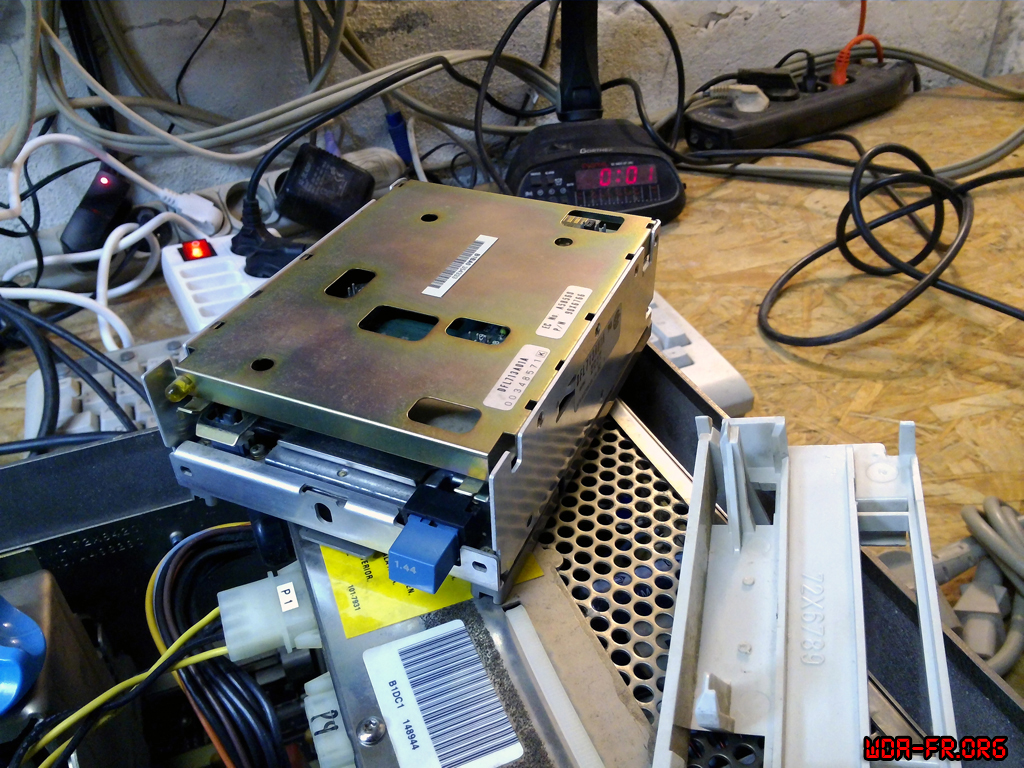

2013-05-22 20.42.05.jpg

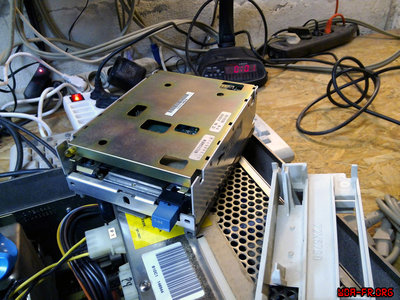

Lecteur de disquette IBM 3"1/2 model. 90X6766 provenant d'un IBM Ps/2.
Test initial de mise sous-tension.

La machine ayant été laissée visiblement assez longtemps sans fonctionner (surement plus de 6 ou 8 ans), fatalement, la pile au Lithium du BIOS (Panasonic BR-P2 de 6v) est Hors-Service, et il faut procéder à son remplacement avant de pouvoir continuer, faute de quoi nous restons bloquer devant le triste message suivant :
IBM PS/2 Model. 60 a écrit :162

163
::idea:
  • Erreur 162 : Erreur de contrôle du CMOS ou décalage du numéro ID de l'adaptateur (la configuration matérielle ne correspond pas à l'information enregistrée.)
  • Erreur 163 : La date et heure ne sont pas réglées.
Listing complet des codes-erreurs des IBM Ps/2 sur le serveur FTP de la WDA (/(c)_IBM/Ps2/), ou directement ici :
IBM Diagnostic Error Codes - BIOS Central.pdf
Codes-Erreurs IBM Ps/2.
(376.88 Kio) Téléchargé 2846 fois
Changement de la batterie.

Ces piles sont composées de deux accus liés dans le sens de la longueur, le premier combustible est d'une puissance de 1.3 Ah (Ampère-heure) et le second de 1.2 Ah.
La batterie initiale est normalement une IBM model. 72X8498, mais les accus suivants sont compatibles :
::arrow: Duracell DL223A & DL223AR.
::arrow: Eveready EL223AP.
::arrow: Panasonic CR-P2, CR-P2p & BR-P2.
::arrow: Kodak K223LA.
::arrow: Varta Maxell IEC CRP2.
::arrow: Sanyo CR-P2s.
::arrow: Rayovac PC223A.
::arrow: NEDA 5024LC & 5041LC.

Nous installons une pile compatible (Panasonic CR-P2p) de 6v.
Il est temps de mettre la bestiole sous-tension.

Si l'ordinateur demande un mot de passe au démarrage, voici la procédure à suivre pour le supprimer :
  • Eteindre l'ordinateur et débrancher le cordon d'alimentation.
  • Retirer le capot de l'unité centrale.
  • Si le bloc haut-parleur (contenant la pile) à des broches, relier les pins 2 et 3 ensemble.
  • Si le bloc haut-parleur (contenant la pile) n'a pas de broche, relier un fil entre le connecteur 1 et la masse du châssis.

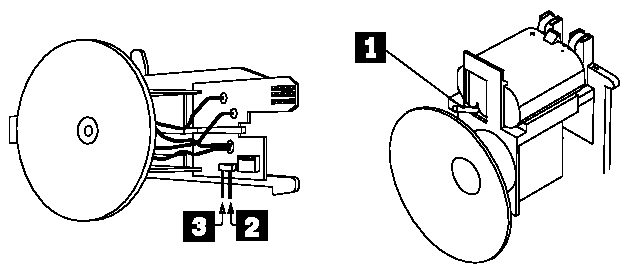

Bloc haut-parleur d'un IBM PS/2 Model. 60 & 80.
Re-démarrer l'ordinateur avec le contacteur (cavalier par ex.) en place afin de pouvoir supprimer le mot de passe.
Retirer-le une fois l'opération terminée.

Il suffit à présent de re-flasher le BIOS avec de bons paramètres.


Mise à jour du BIOS.

Pour cela, il faut une copie des "Reference Disk" (disque d'installation des Personal System/2).
Vous trouverez quelques versions sur ce site, ou tout simplement, bien sur, sur le serveur FTP de la WDA (/(c)_IBM/Ps2/Ps2_Model_60/).

Une fois votre disquette générée (en utilisant par exemple l'excellent WinImage), il ne vous reste plus qu'a démarrer dessus.

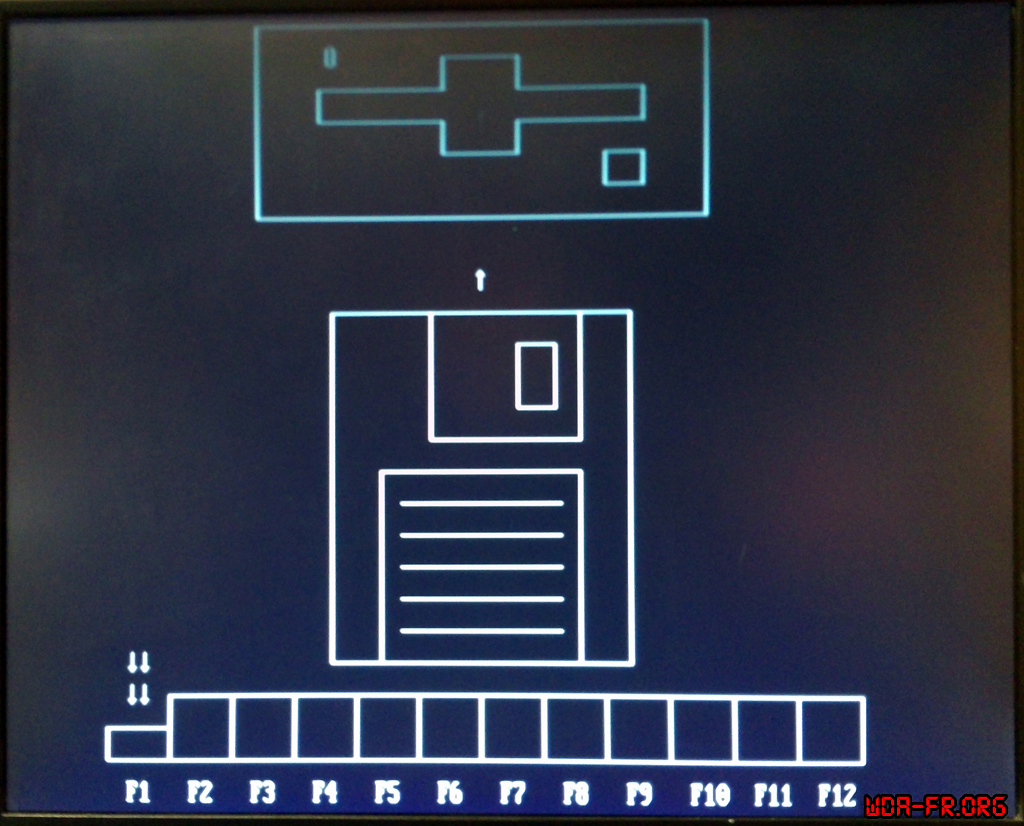

2013-05-22 20.26.13.jpg

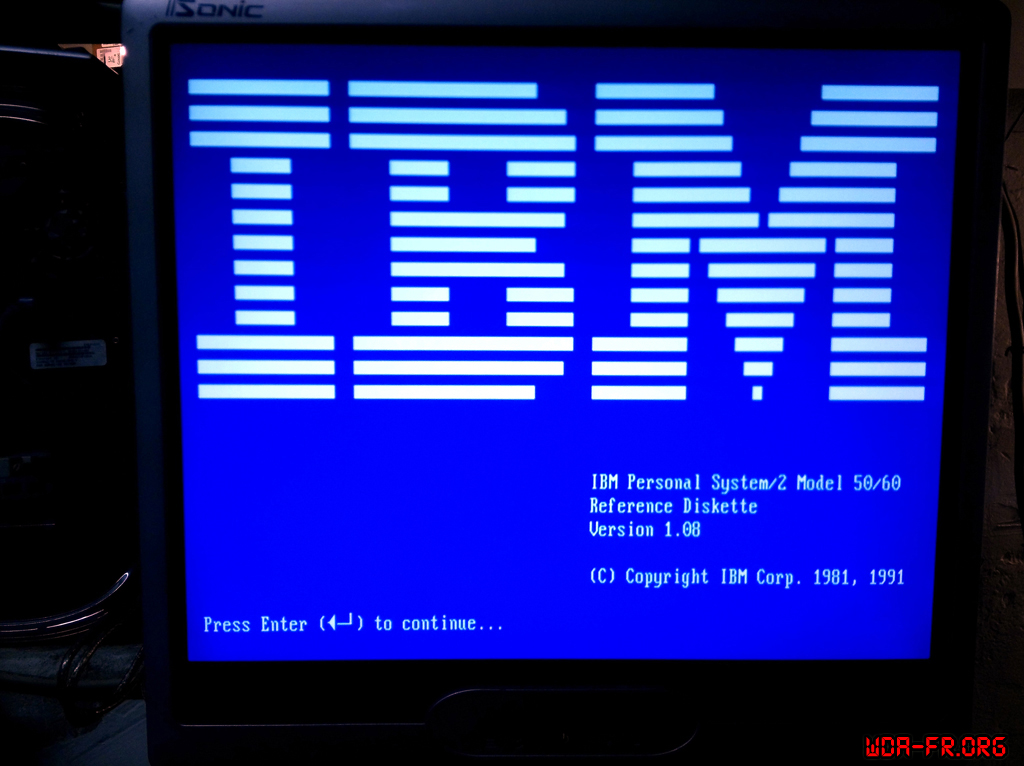

Démarrage d'initialisation BIOS (Ver. 1.08) sur un IBM PS/2 Model. 60.
Réglage de la date & de l'heure.

Ici, nous avons donc générée une "Reference Disk" Ver. 1.08 (du 22 Mars 1991) pour refaire partir ce Model. 60.
Après avoir appuyé sur "Entrée", nous arrivons au menu général du programme d'installation :
2013-05-22 20.43.39.jpg

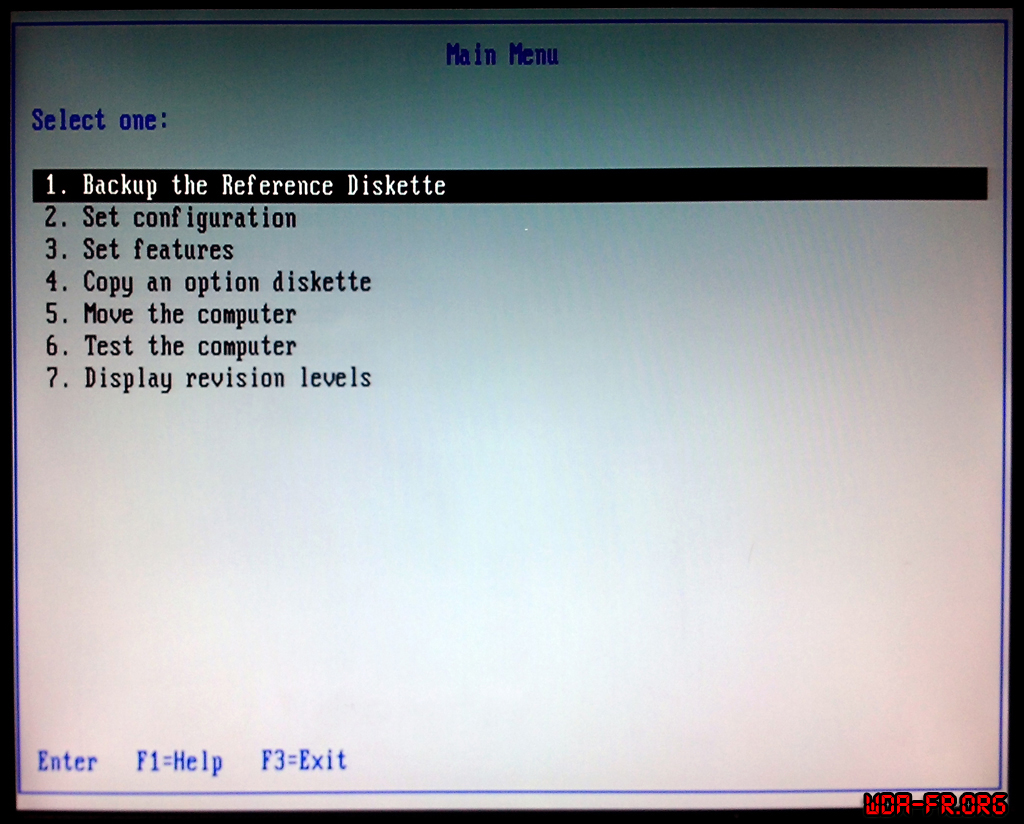

Menu général de la Reference Disk Ver. 1.08.
Nous sommes accueillis directement par la définition de l'erreur 161 :

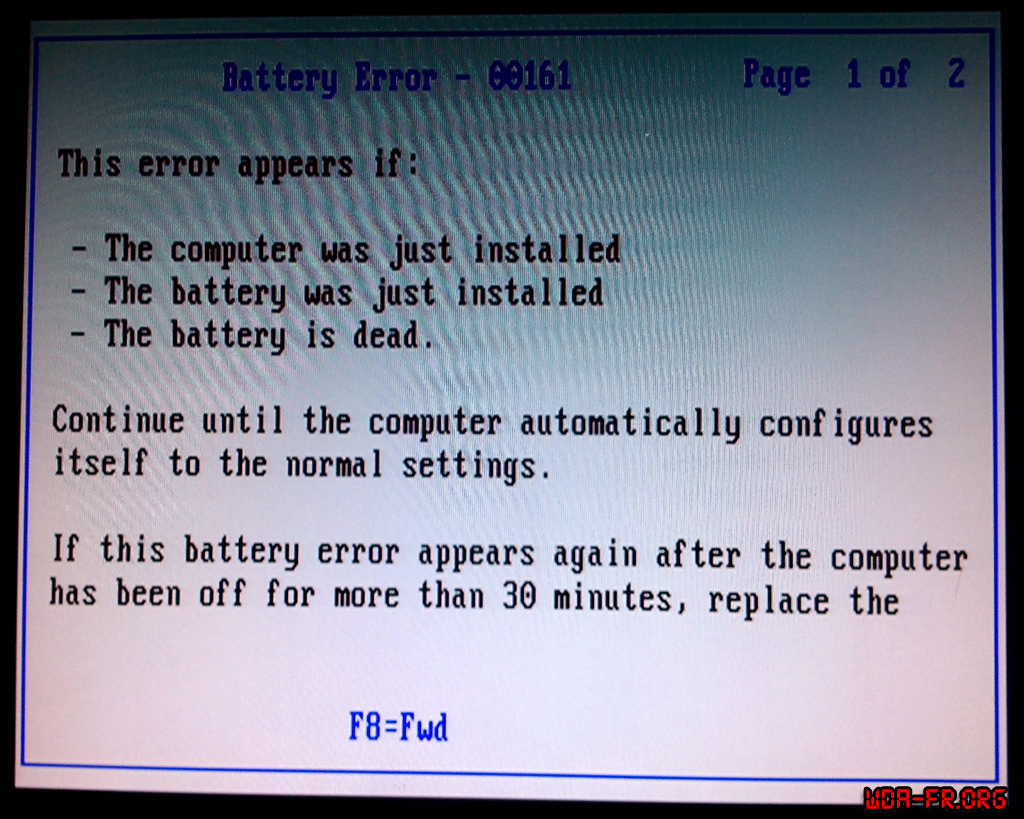

2013-05-22 20.29.50.jpg
Erreur 161 au démarrage du menu général de la Reference Disk Ver. 1.08.
Ainsi que, juste derrière, par la définition de l'erreur 1782 :

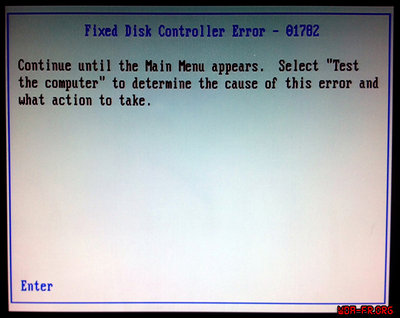

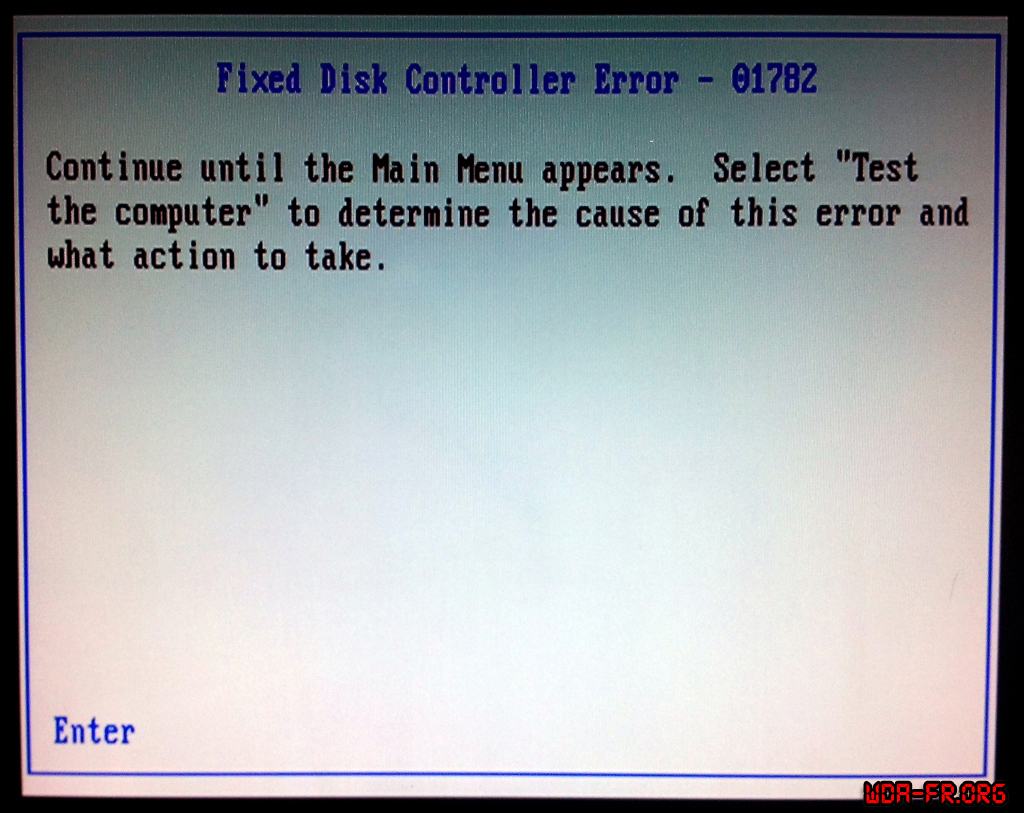

2013-05-28 19.42.59.jpg
Erreur 1782 au démarrage du menu général de la Reference Disk Ver. 1.08.
Mais nous verrons cela plus tard.

Si la pile n'avait pas été changée, nous aurions aussi droit à l'avertissement suivant :

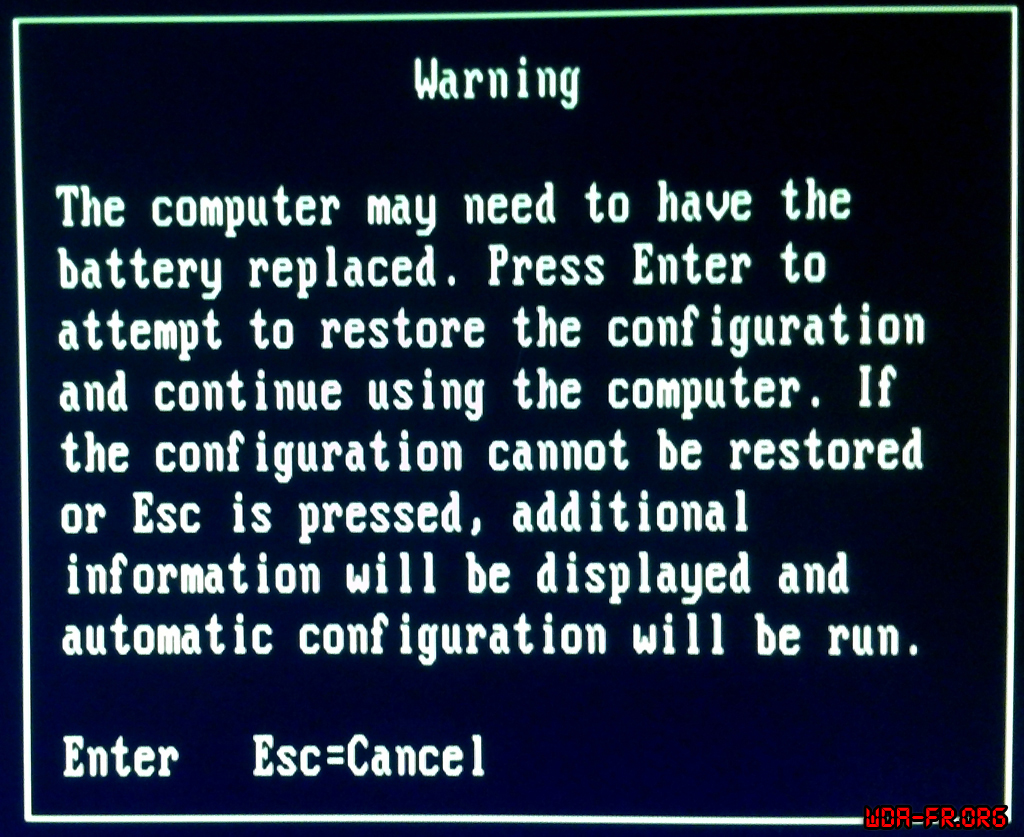

2013-05-22 20.28.55.jpg
Avertissement concernant la fin de vie de la pile, à l'arrivée du menu d'options de la Reference Disk Ver. 1.08.

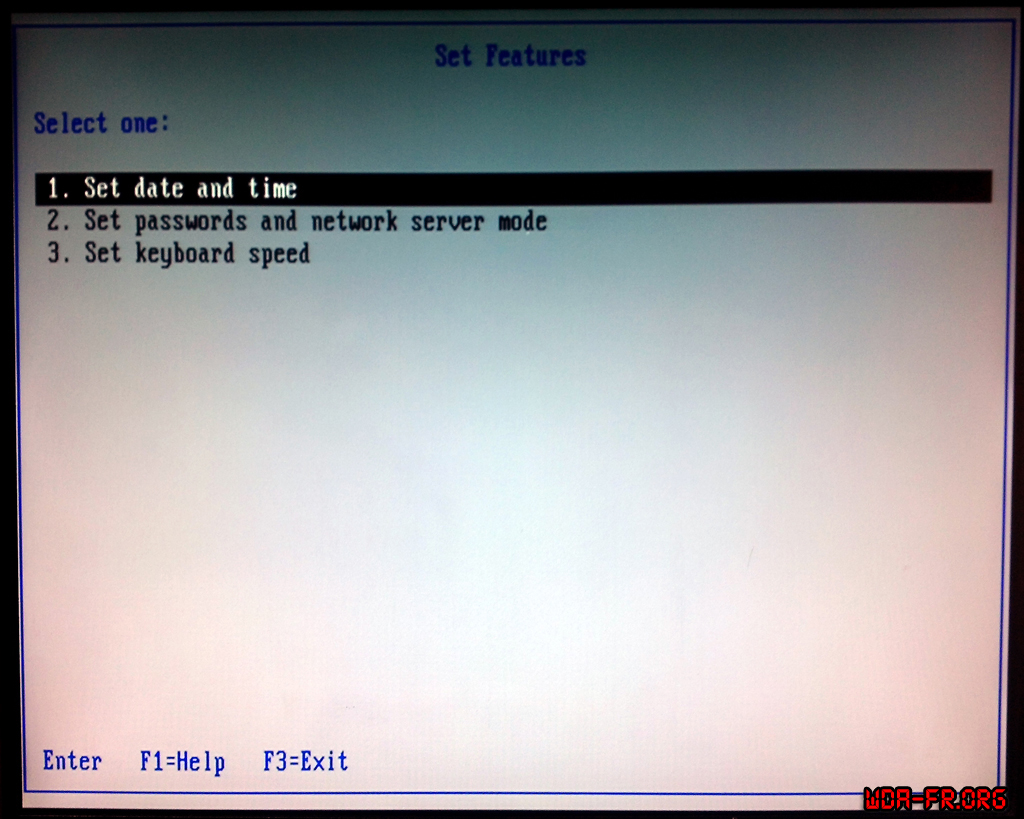

Afin de régler, donc, correctement la date & l'heure, il suffit de choisir l'option "3. Set features" du menu général, puis l'option "1. Set date and time" du menu d'options, ce qui ouvre la fenêtre suivante :
2013-05-28 19.48.43.jpg
Menu d'options de la Reference Disk Ver. 1.08.
Nous n'avons plus ensuite qu'a régler la date et l'heure, afin de se débarrasser de ces messages d'erreurs :

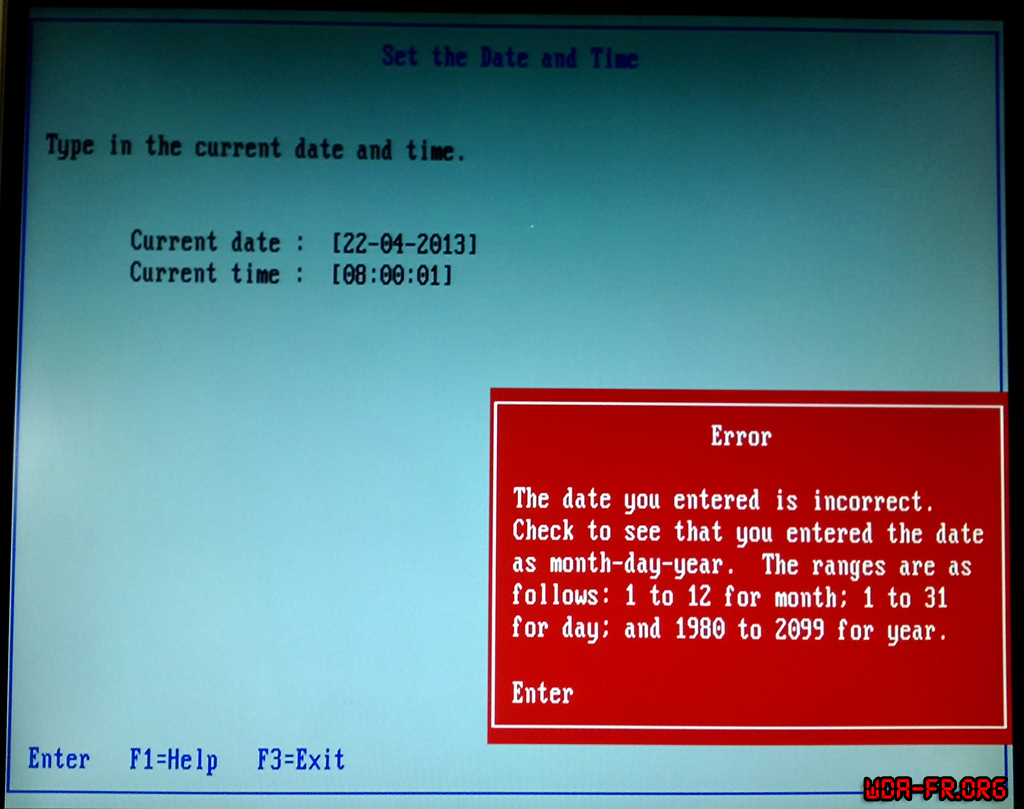

2013-05-22 20.54.51.jpg
Réglage de la date et de l'heure via la Reference Disk Ver. 1.08.
Attention à bien la rentrer au format US (MM-DD-YYYY) et non pas comme moi ;-).
Ceci étant dit, vous remarquerez que la machine passe l'an 2000. :)


Affinage des autres paramètres de la machine.

Il est temps de voir aussi les réglages génériques de la machine, afin de les ajuster si besoin était, et le plus fidèlement possible.
Nous allons donc revenir au menu général en pressant deux fois de suite "F3", afin d'obtenir :
2013-05-22 20.43.39.jpg
Menu général de la Reference Disk Ver. 1.08.
Si nous souhaitons faire une duplication exacte de la présente disquette, c'est vers l'option "1. Backup the Reference Diskette" de ce menu qu'il faut se tourner. Le programme vous guide alors point par point sur l'ensemble de la procédure :

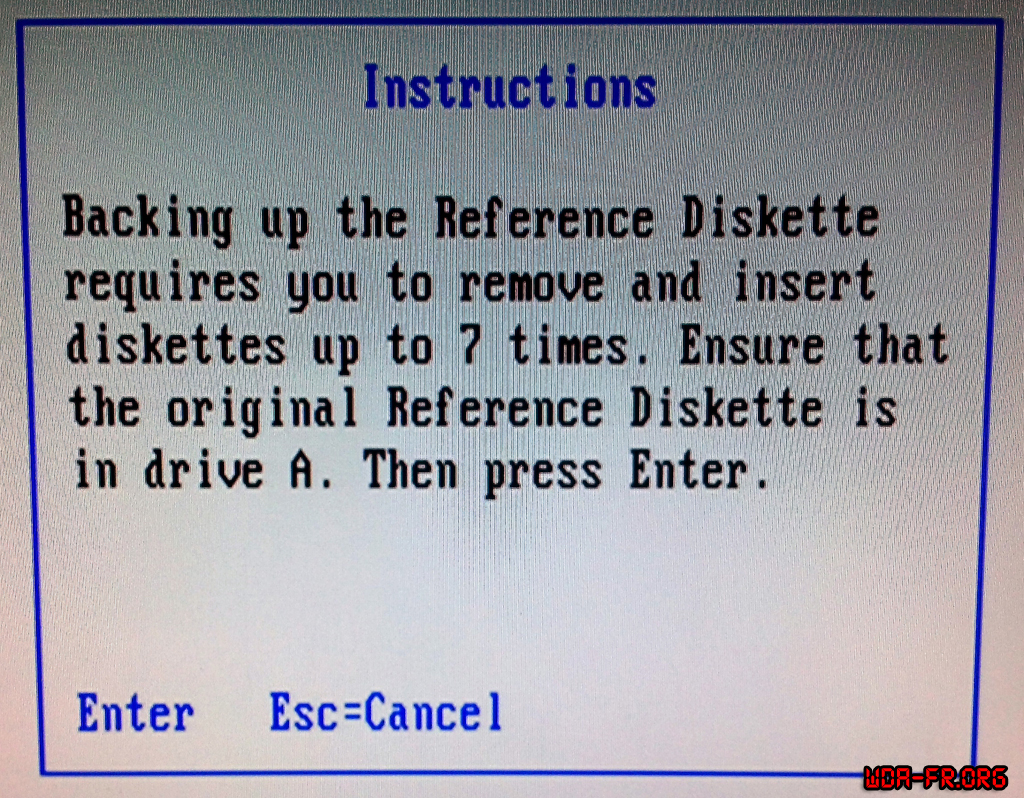

2013-05-28 19.46.25.jpg
Faire une sauvegarde de la Reference Disk Ver. 1.08.
En pressant néanmoins la touche "Echap", nous retournons vers le menu général.

Pour consulter et affiner les options principales, nous sélectionnons au clavier l'option "2. Set configuration" du menu général, ce qui nous donne accès à ce sous-menu :
2013-05-22 20.49.13.jpg

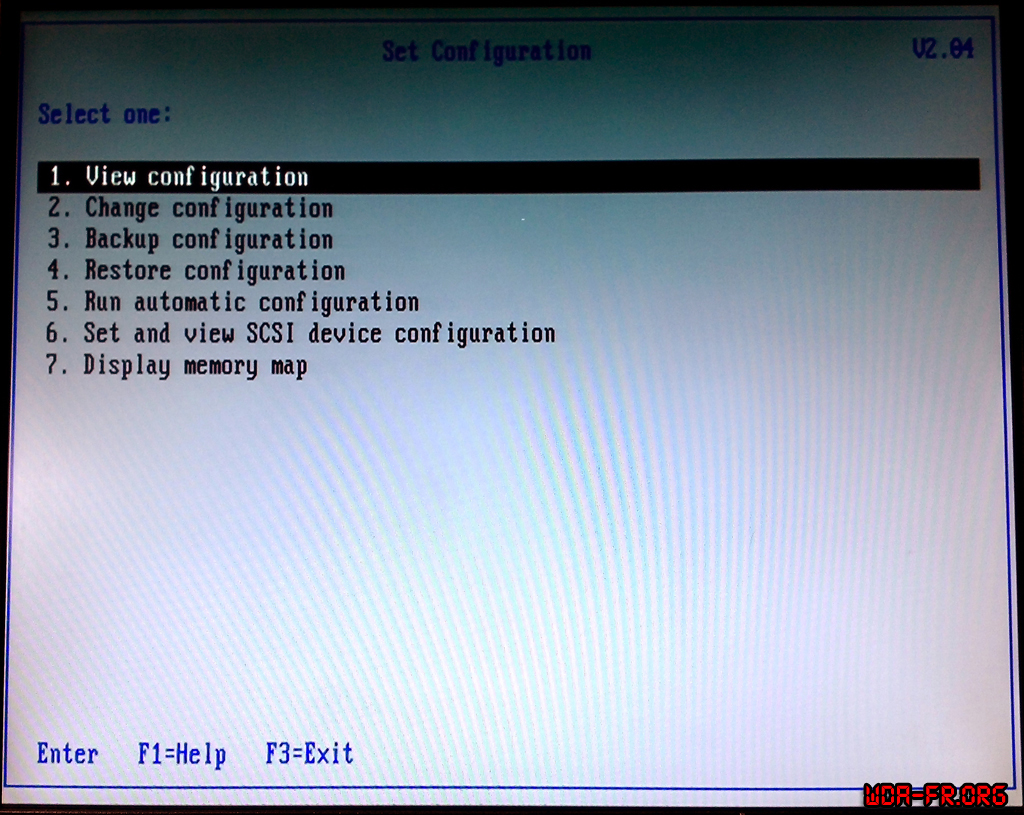

Menu de paramétrage de la configuration de la Reference Disk Ver. 1.08.
Nous sommes néanmoins, dans notre cas précis, accueillis par l'avertissement suivant :
2013-05-28 19.57.32.jpg

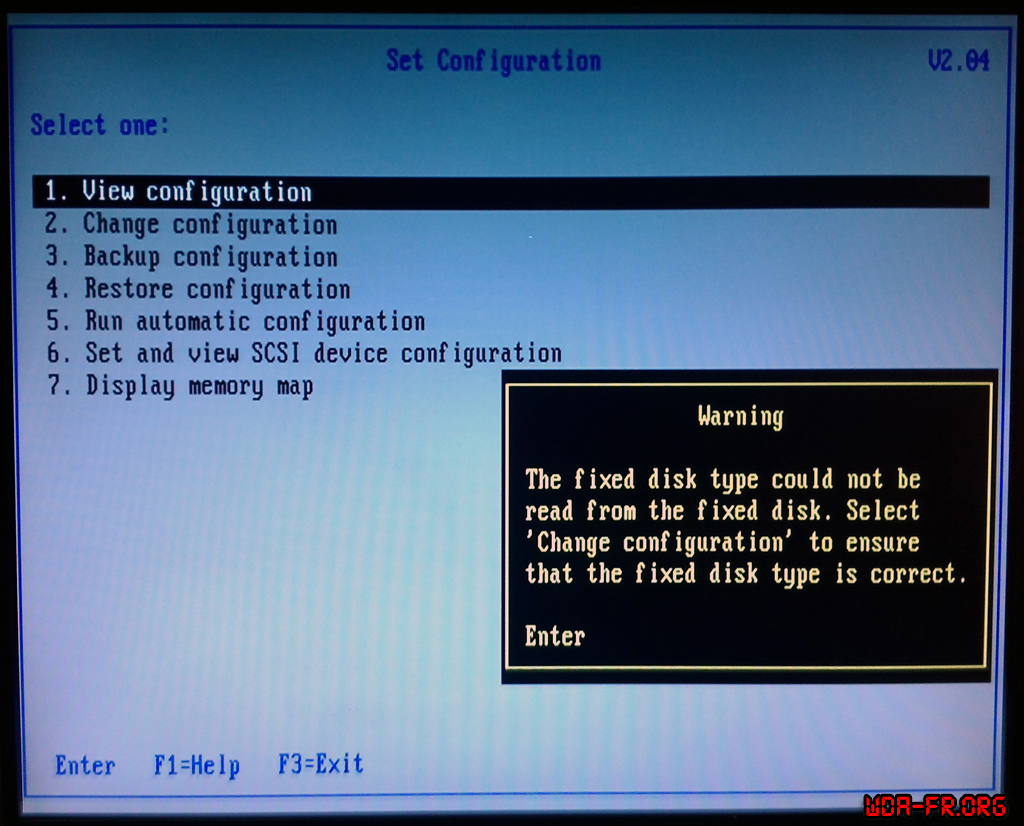

Avertissement d'erreur de lecture du type de disque installé à l'arrivée du menu de paramétrage de la configuration de la Reference Disk Ver. 1.08.
Rien d'extraordinaire, nous avions déjà été prévenus au démarrage.
Nous appuyons donc sur "Entrée" pur faire disparaître l'avertissement, et nous voici arrivés au menu de paramétrage de la configuration de la Reference Disk.

Sur cette nouvelle page, en sélectionnant "1. View configuration", toujours au clavier, nous accédons au listing suivant :

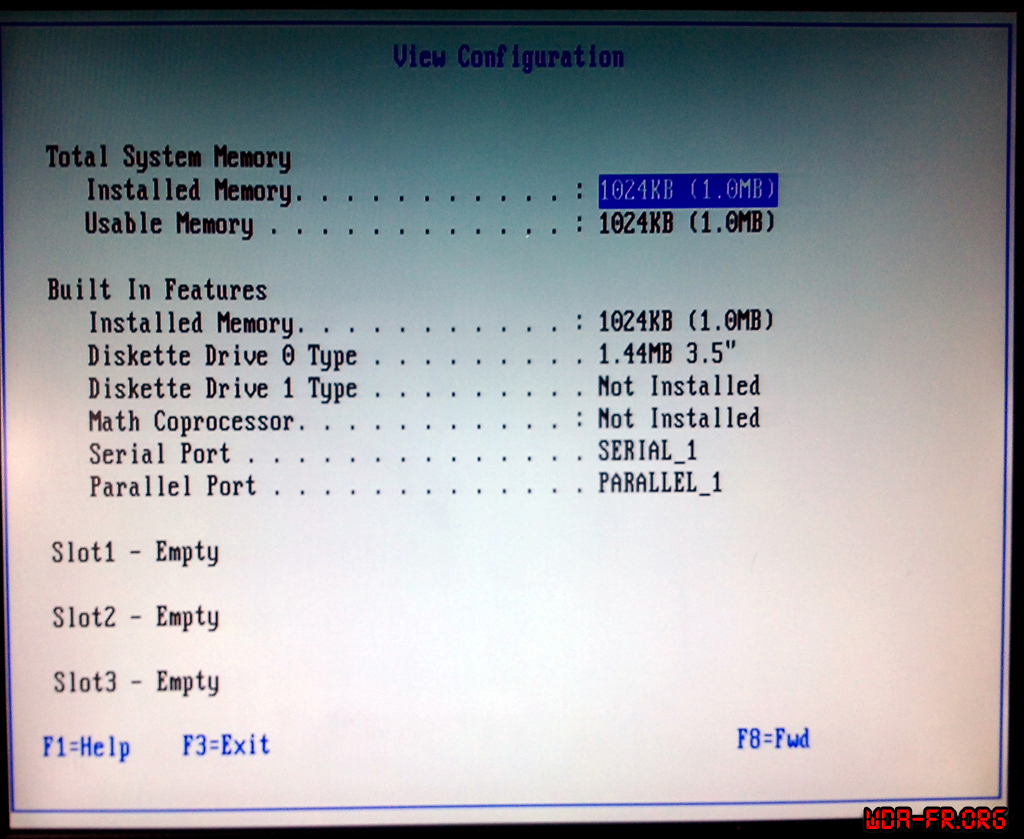

2013-05-22 20.47.33.jpg

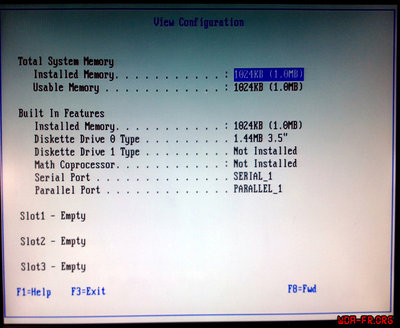

Affichage de la configuration actuelle de la Reference Disk Ver. 1.08. (Page 1).

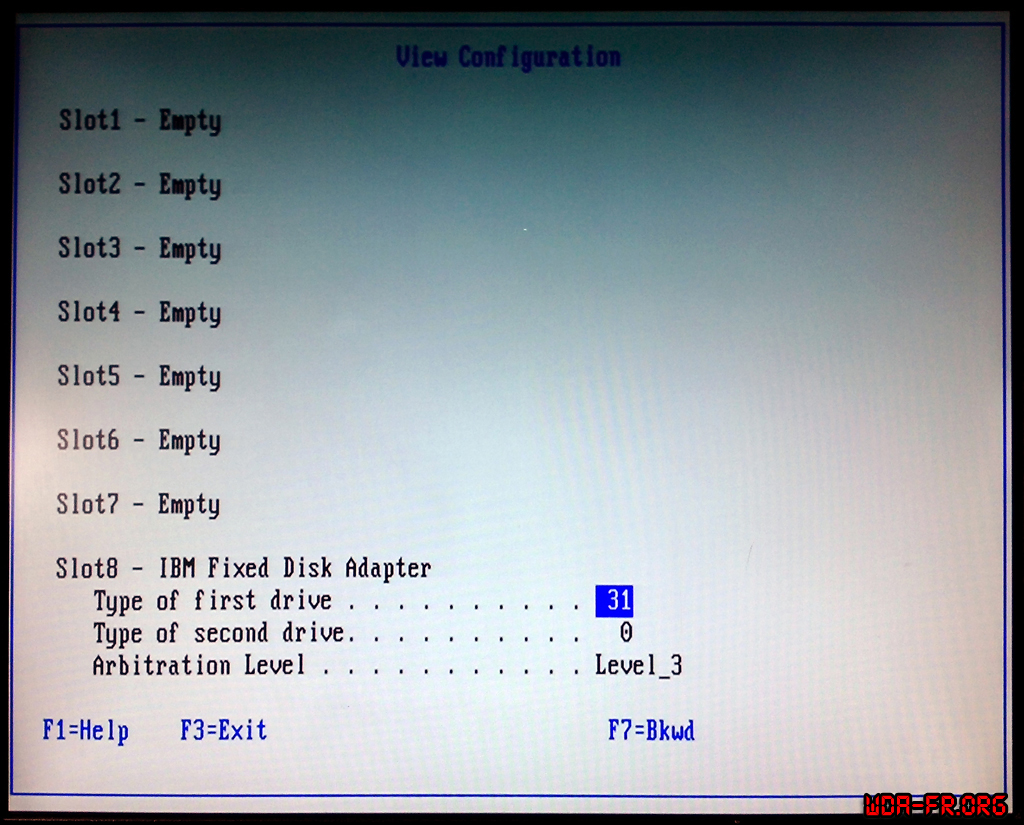

2013-05-22 20.48.18.jpg
Affichage de la configuration actuelle de la Reference Disk Ver. 1.08. (Page 2).
::idea: En revenant en arrière (toujours en pressant la touche "F3"), nous allons pouvoir, via l'option "2. Change configuration" du Menu de configuration, régler à notre guise les caractéristiques réelles de la machine, si celles-ci ne correspondent pas à l'inventaire que vous venez de parcourir.

L'option "3. Backup configuration" du menu de configuration vous permets, comme son nom l'indique, de sauvegarder vos présents réglages directement sur la disquette utilisée présentement, afin de pouvoir les restaurer directement depuis l''option "4. Restore configuration" du même menu. Magique, non ? :mrgreen:
::!: Attention néanmoins :
2013-05-22 20.31.23.jpg

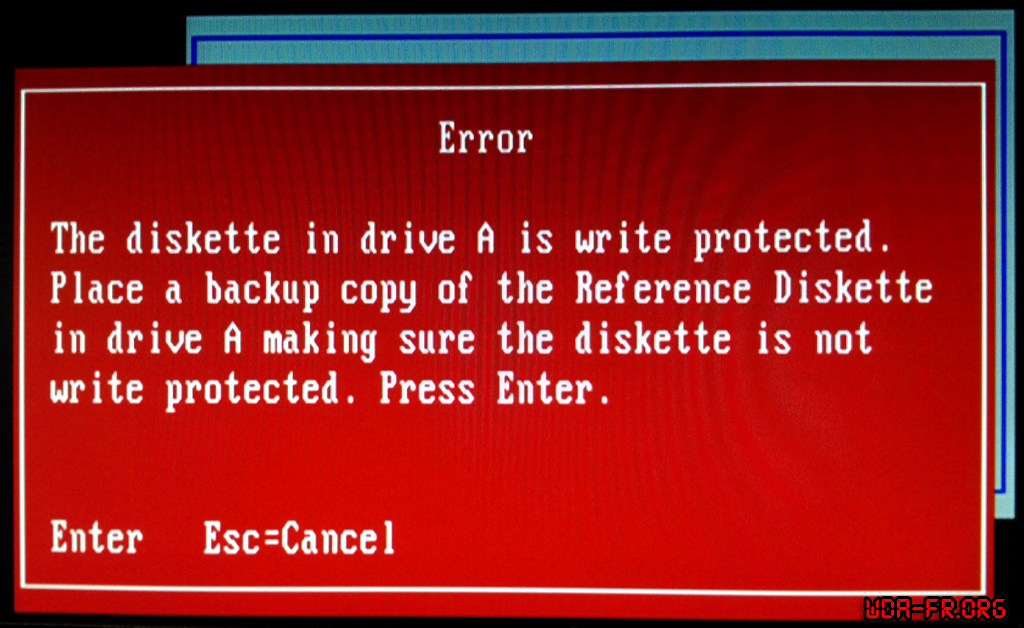

Avertissement d'erreur d'écriture sur la Reference Disk Ver. 1.08.
Evidemment, il vous faut dé-protéger la disquette en écriture avant de procéder à la sauvegarde de la configuration sur celle-ci, bien évidemment.
Cela est d'ailleurs demandé dans d'autres sous-options du menu général. Faites donc des copies de sauvegardes en utilisant l'option "1. Backup the Reference Diskette" du menu général, comme détaillé plus haut. :bullwhip:


Réglage avancé du disque-dur.

En sélectionnant l'option "5.Run automatic configuration", vous vous tournez vers une tentative d'auto-detection de la machine et du disque-dur par la disquette d'installation. Juste après un avertissement vous prévenant que l'auto-detection prendra la priorité sur tous vos précédents réglages techniques, nous n'avons plus qu'a attendre quelques secondes :

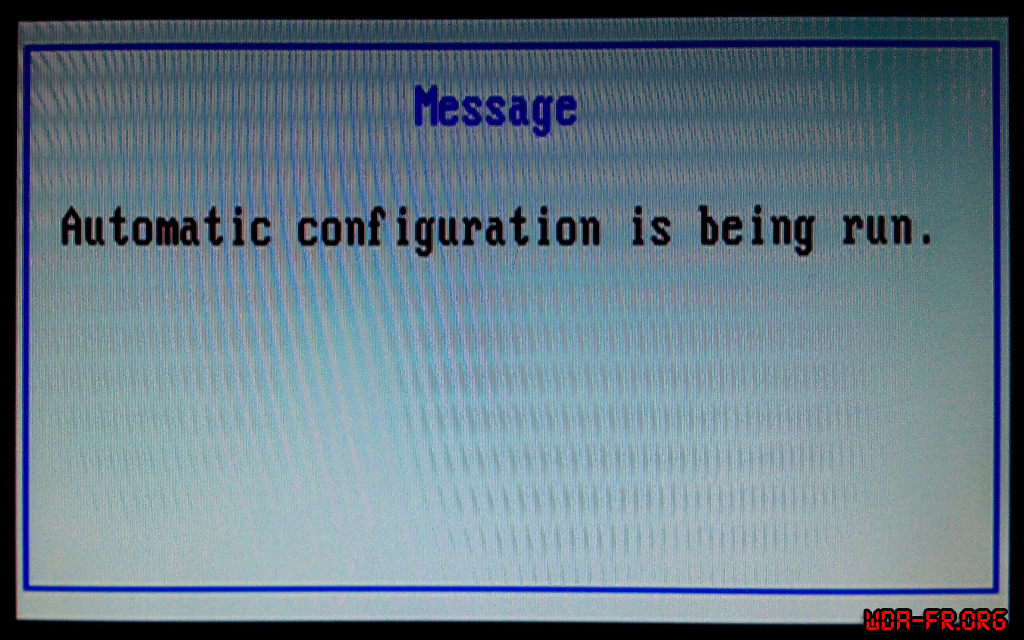

2013-05-22 20.30.40.jpg
Avertissement de lancement de la routine d'auto-detection de la Reference Disk Ver. 1.08.
Dans une grande majorité des cas, vous obtiendrez malheureusement, comme nous dans le cas actuel, l'avertissement suivant :

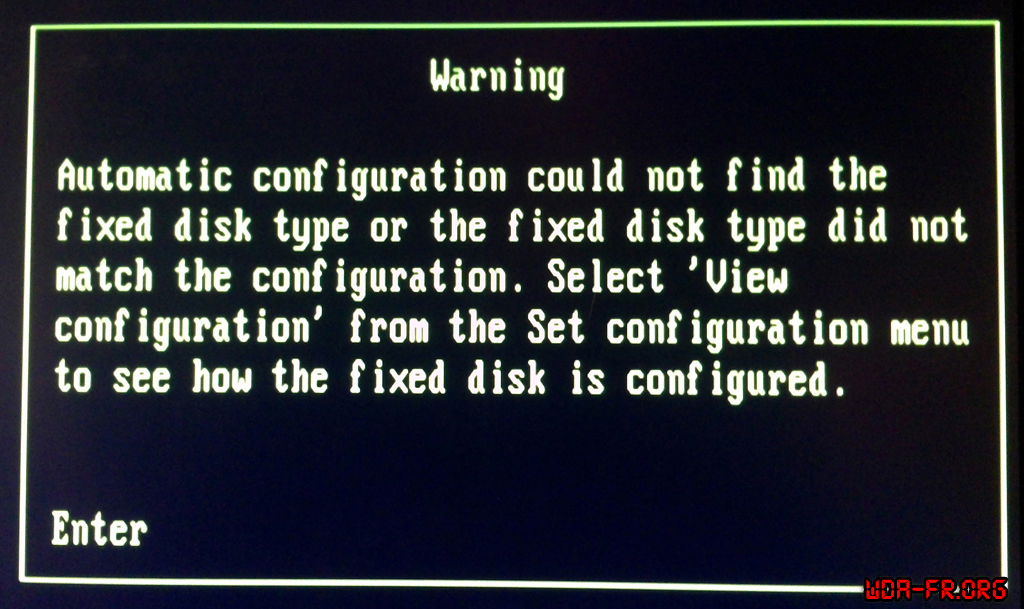

2013-05-22 20.32.50.jpg
Avertissement d'échec de l'auto-detection du disque-dur par la Reference Disk Ver. 1.08.
Il va donc nous falloir creuser plus en amont pour tenter de refaire fonctionner ce disque-dur dans cette configuration. Nous verrons cela plus tard. (Le post sera mis à jour à chaque avancée).

En fait, dans le meilleur des mondes, nous aurions du avoir le message suivant d'affiché par la suite :
2013-05-22 20.33.49.jpg

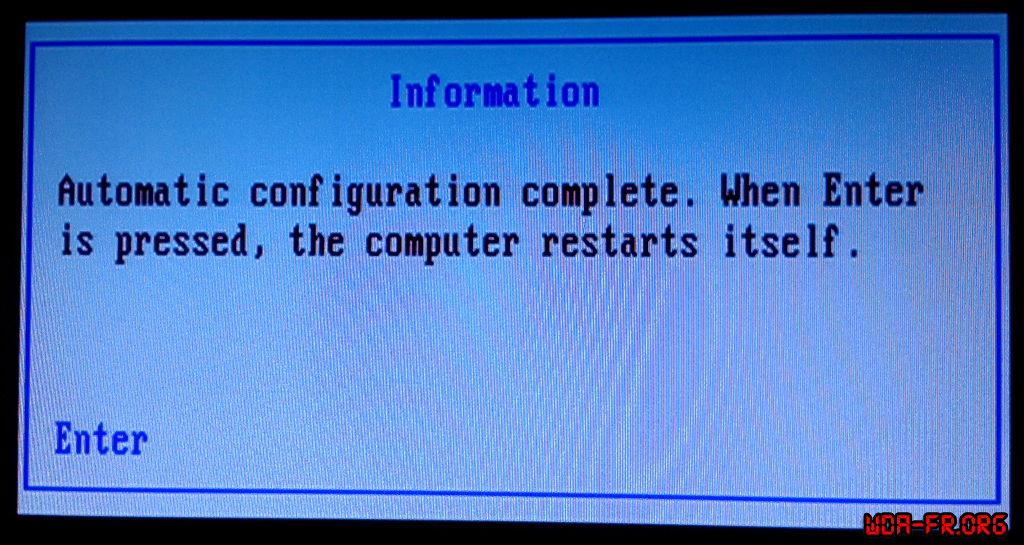

Invite de re-démarrage de la Reference Disk Ver. 1.08, après le lancement d'une procédure d'auto-détection fructueuse.
Mais ce n'est donc pas le cas pour l'instant. ::evil:

Dans notre cas, le disque est, donc, de type MFM, et relié à une carte contrôleur microchannel IBM 90X8643 en bus MCA, typique des IBM Ps/2 Model. 60 et 80.

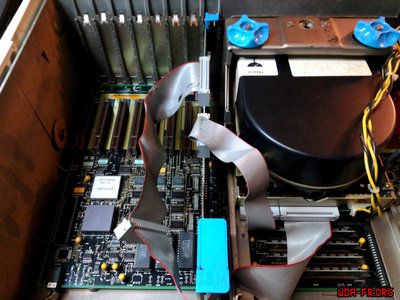

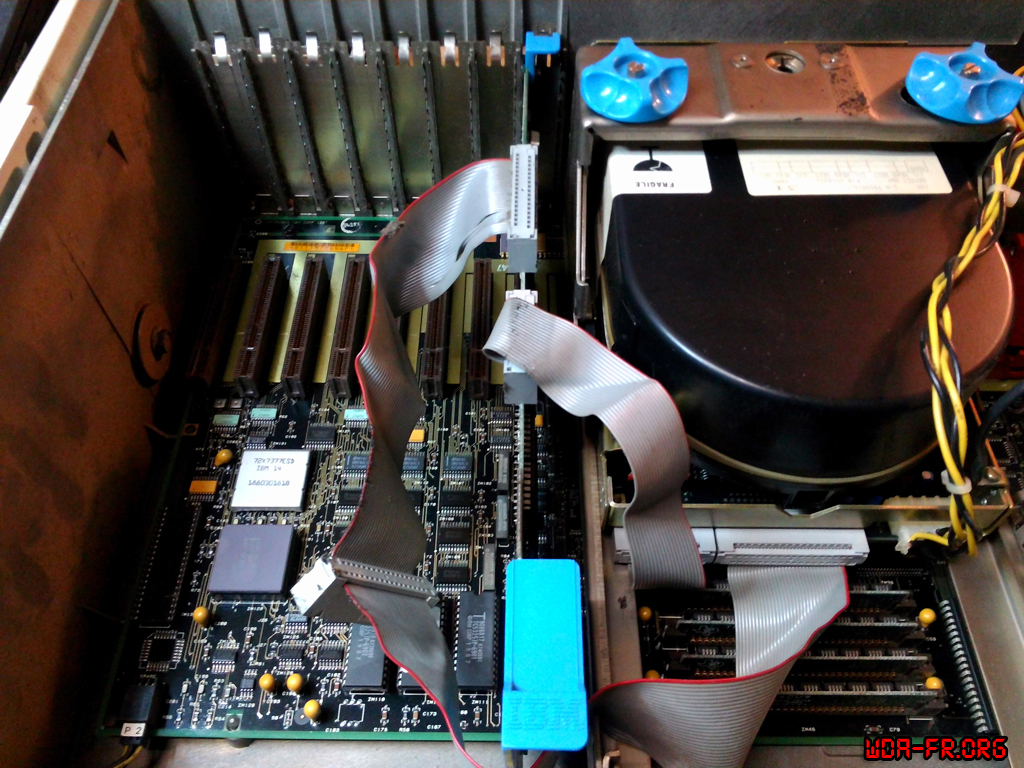

2013-05-22 20.11.50.jpg
Vue rapprochée de l'intérieur d'un IBM Personal System/2 Model. 60 Type 8560-041.
2013-05-22 20.33.31.jpg

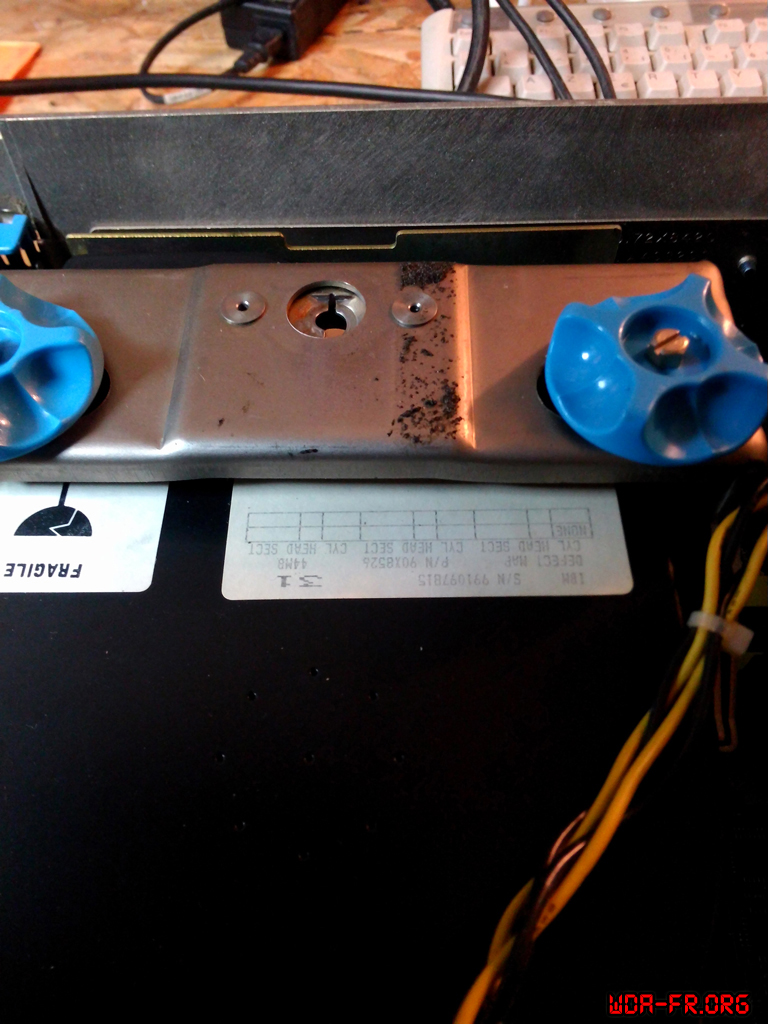

Disque dur MFM IBM Model. 0665 90X8526, de 44 Mo (Type 31), typique des IBM Ps/2 Model. 60 et 80.
Nous arrêtons ici, pour le moment, les tests sur cette machine, et pouvons toujours la faire démarrer SANS la carte contrôleur MFM, afin de se faire un petit quart-d'heure de remember :
2013-05-22 20.34.51.jpg
Re-démarrage d'un IBM PS/2 Model. 60 sans disque système.
2013-05-22 20.36.48.jpg

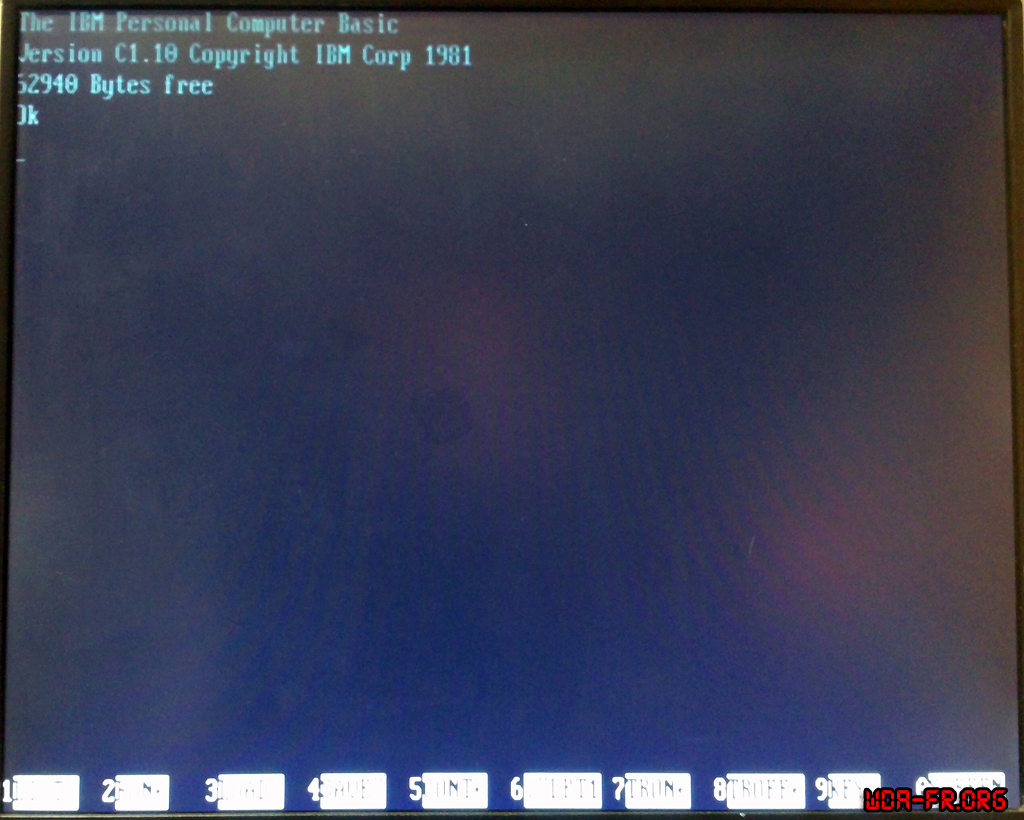

"The IBM Personal Computer Basic Version C1.10" de 1981, via un IBM PS/2 Model. 60.
Suite au prochain numéro... :eek:

:hypnodisk: Stay tuned ::!:
Modifié en dernier par Casio le 15 juin 2013, 16:52, modifié 1 fois.
Raison : Modif. par Casio : MaJ.
