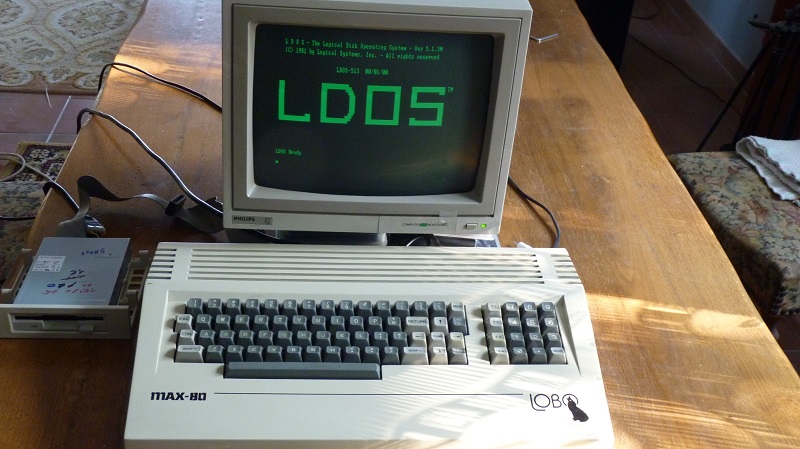

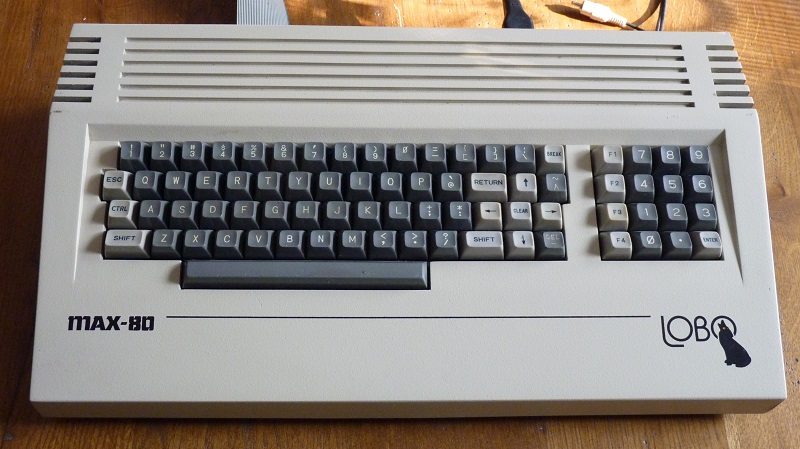

Suite aux sollicitations de Casio, je vous présente une partie de ma collection.

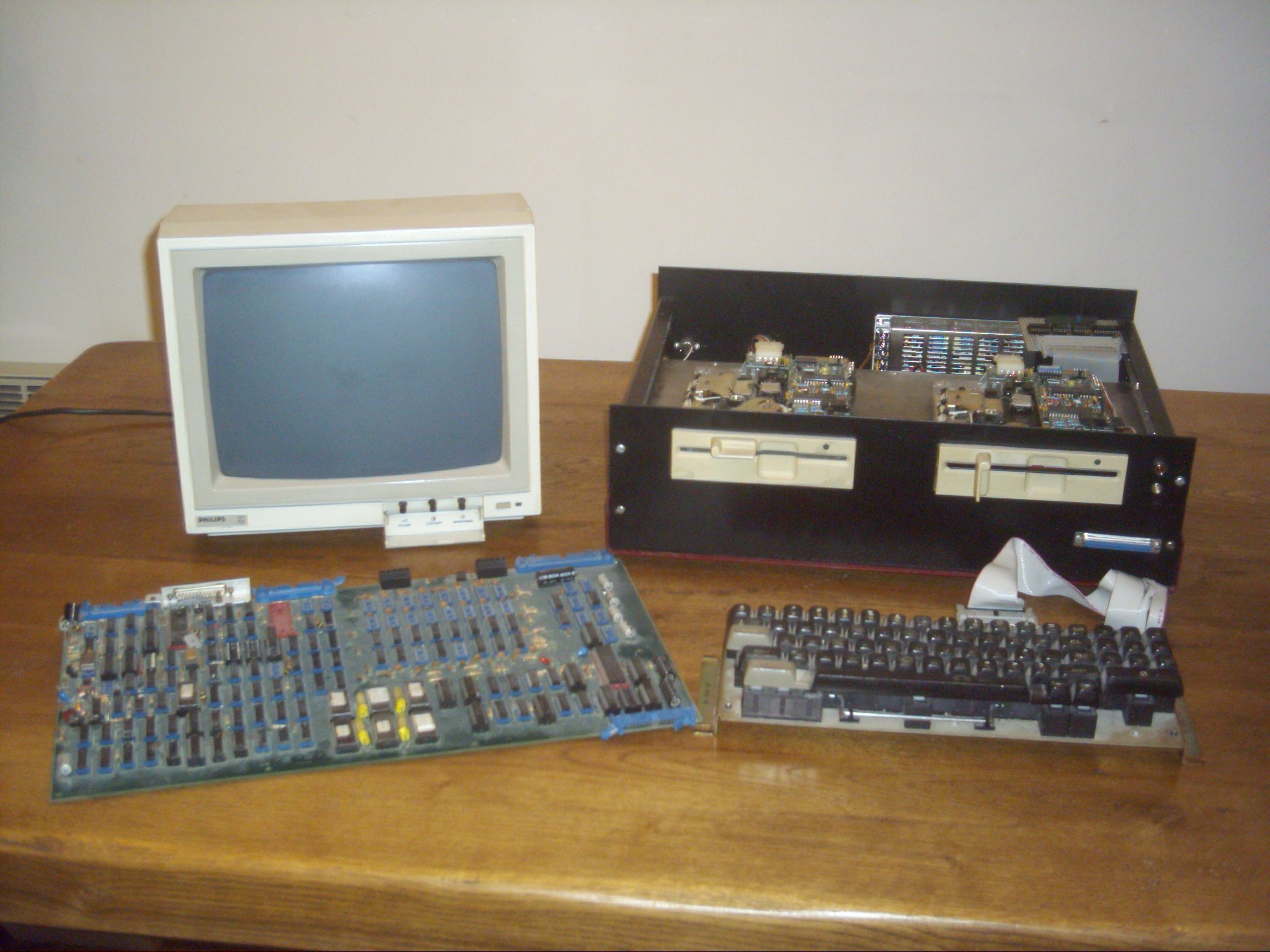

Mon premier ordinateur en 1982 :
Un clone du TRS-80, le « Prof 80 » que j’avais assemblé avec des composants de récup., Le prix du TRS-80 étant beaucoup trop élevé (environ 4000€ en 1982)
Le prix de cette configuration (environ 2000€ en 1982)
Horloge : 2 Mhz à 4 MHz (Switch)
Processeur : Z80
Mémoire RAM: 64 Ko
Mémoire ROM: 12 Ko
Mémoire graphique : 2Ko (16 lignes * 64 colonnes)
Interfaces : //, RS232, Floppy, K7, Bus extension
Extensions : Carte fille « CPM », carte fille « Double densité Floppy »
Extensions futures : Carte graphique 512*256 avec 64 Ko de Mémoire, Horloge,…
Dos : Trsdos, Newdos, Dosplus, Ldos, Multidos… CPM

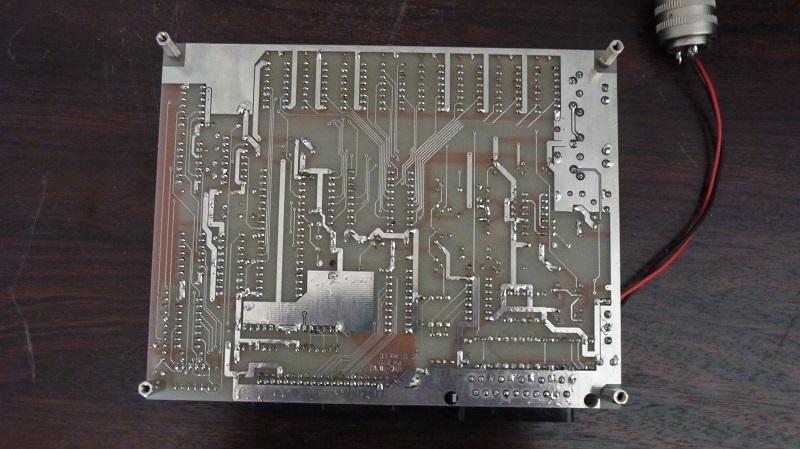

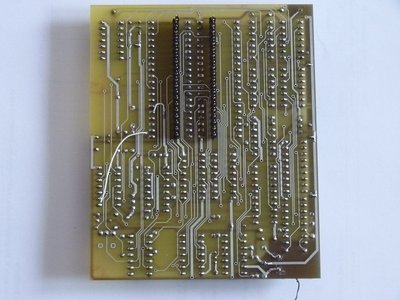

Vous pouvez apercevoir sa carte Mère et le clavier maison !
En 2007 début de la collection :

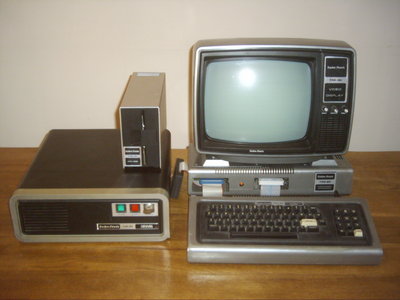

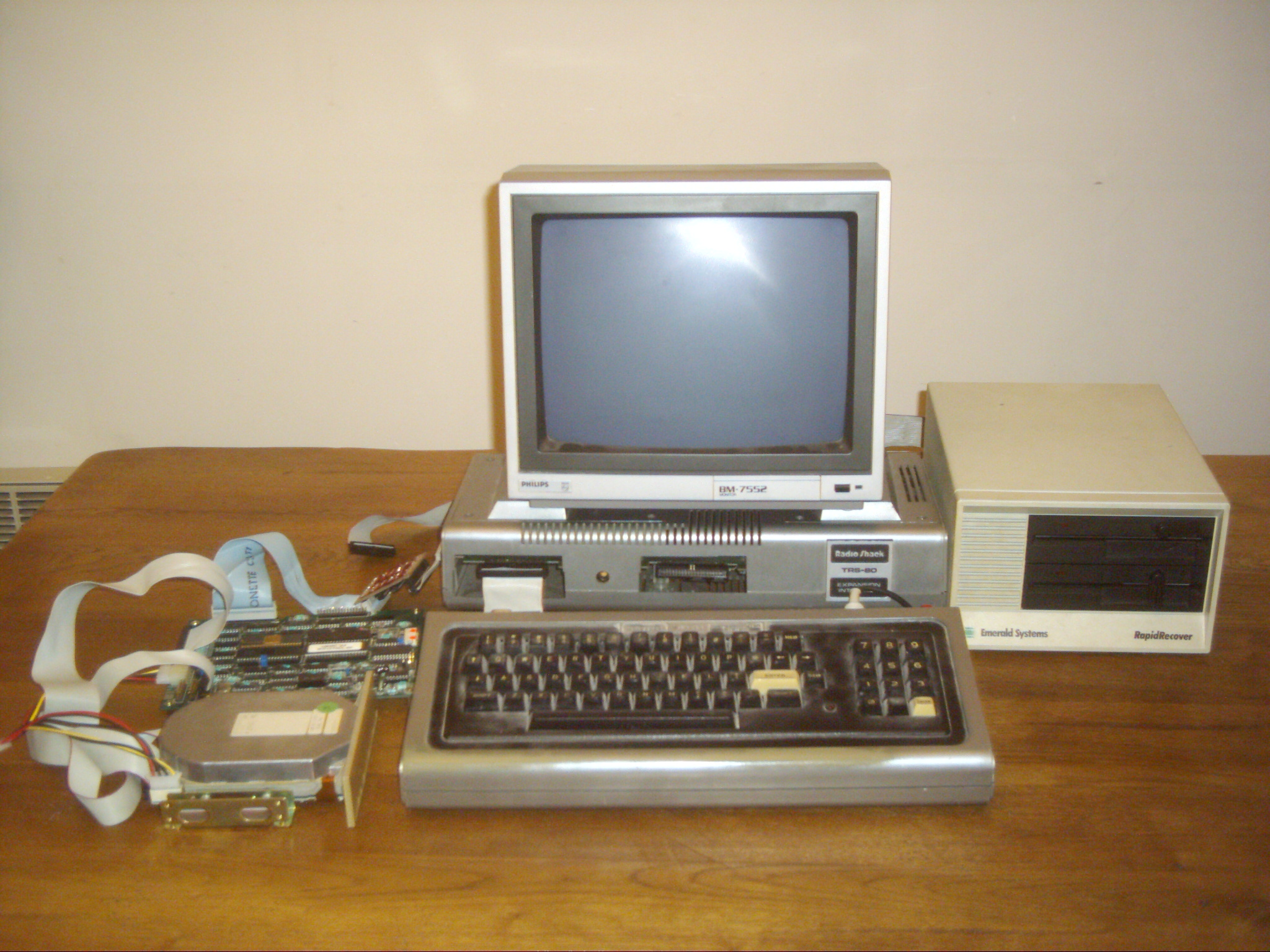

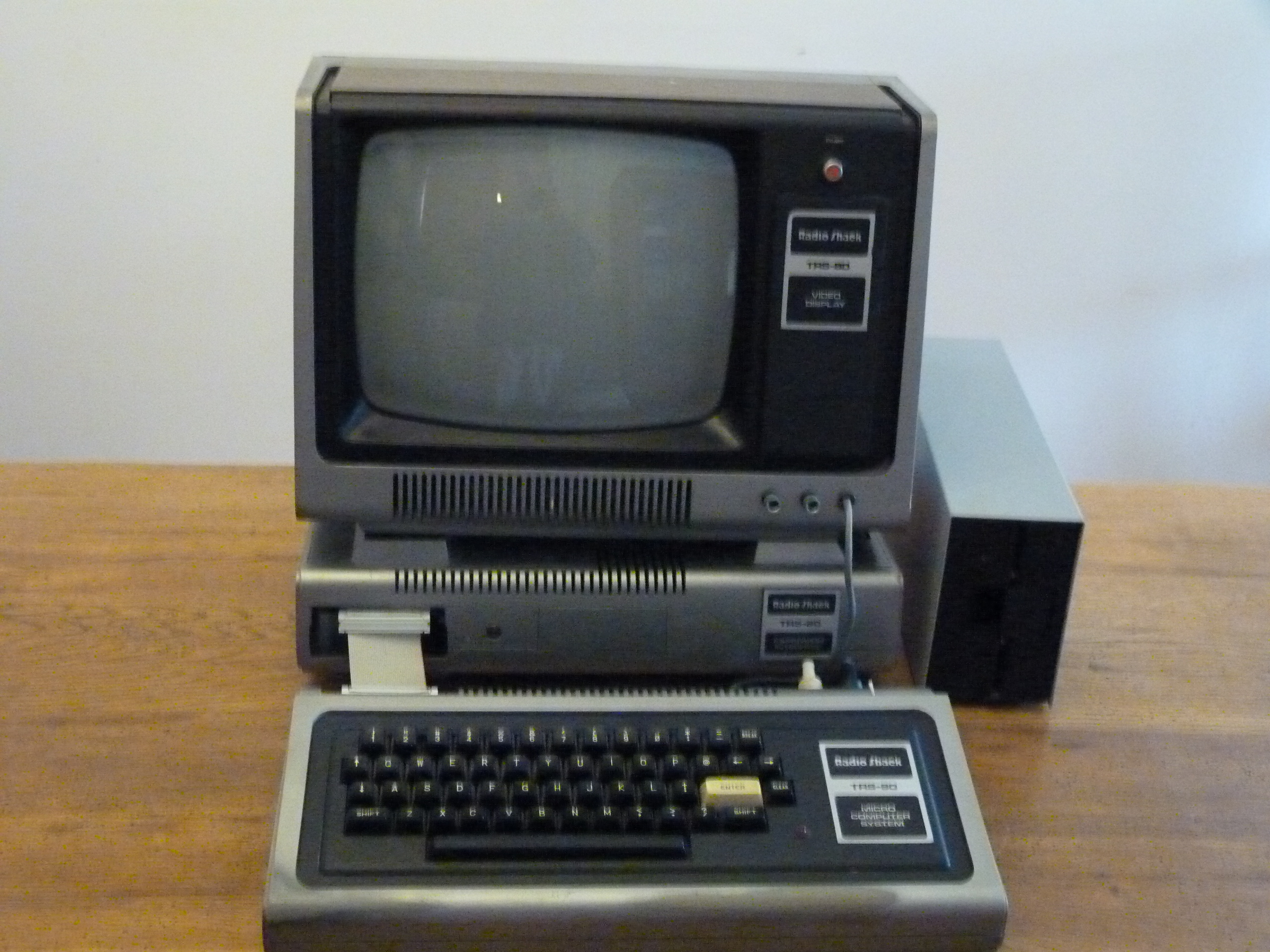

Le TRS-80 Model 1 Level 2
Horloge : 1,77 Mhz
Processeur : Z80
Mémoire RAM: 48 Ko
Mémoire ROM: 12 Ko Microsoft LEVEL II BASIC
Mémoire graphique : 2Ko (16 lignes * 64 colonnes)
Interfaces : //, RS232, Floppy, 2*K7, Bus extension
Sauvegarde : 1 lecteur Floppy 360 Ko, 1 Disque Dur
Extensions : Carte fille « CPM », carte
Horloge : fille « Double densité Floppy », Carte adaptatrice pour les disques durs
Dos : Trsdos, Newdos, Dosplus, Ldos, Multidos… CPM
Extensions futures : Carte graphique 384*192 avec 64 Ko de mémoire partageable, Horloge,….
a) Le clavier comprenant (Photo en bas à droite) :
1) Le processeur Z80
2) La mémoire RAM de 16 Ko
3) La ROM Level 2 de 12 Ko
4) L’affichage de 2 Ko de mémoire (16 lignes sur 64 colonnes)
5) Une interface K7
b) L’expansion comprenant (photo milieu à droite) :
1) 32 Ko de mémoire supplémentaire
2) Une interface K7 double
3) Une interface Floppy (avec sa carte fille « Double densité)
4) Une interface //
5) Une interface RS232
6) Une interface Bus
c) Le Moniteur (Photo en haute à droite)
d) L’adaptateur pour les disques durs (Photo milieu)
e) Le lecteur de Floppy (Photo en haut à gauche)
f) Le disque dur (Photo en bas à gauche)
Le prix de cette configuration (environ 10.000€ en 1983)

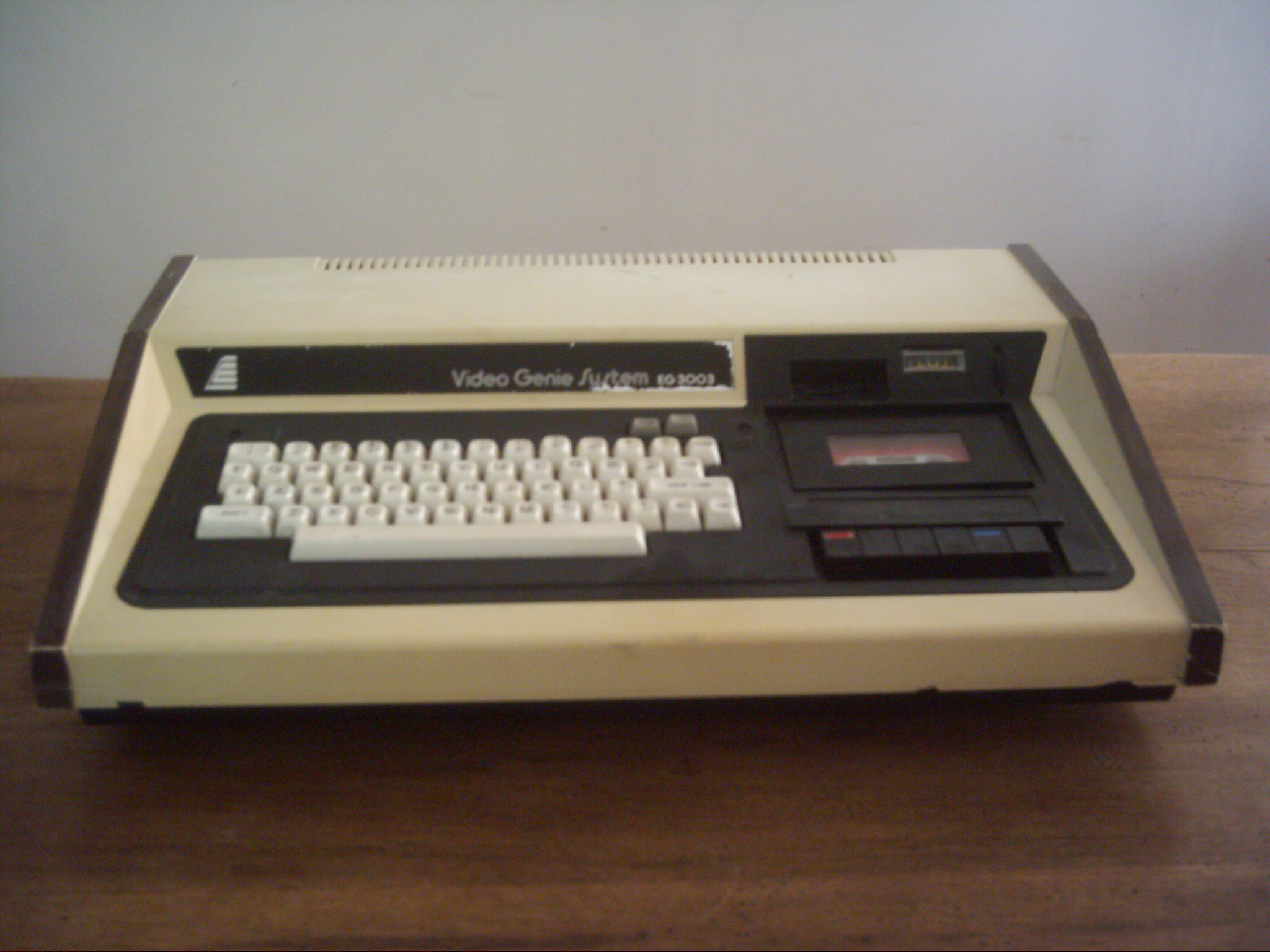

Le Video Génie EACA3003
Prix: 3800F (580€) en 1982
1.76 Mhz
Processeur : Z80
Mémoire RAM: 16 Ko
Mémoire ROM: 12 Ko Microsoft LEVEL II BASIC
Mémoire graphique : 2Ko (16 lignes * 64 colonnes)
Interfaces : K7 incorporée
Dos : Trsdos, Newdos, Dosplus, Ldos, Multidos… CPM

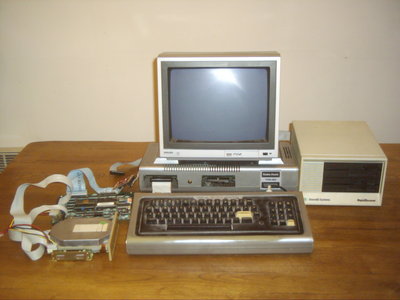

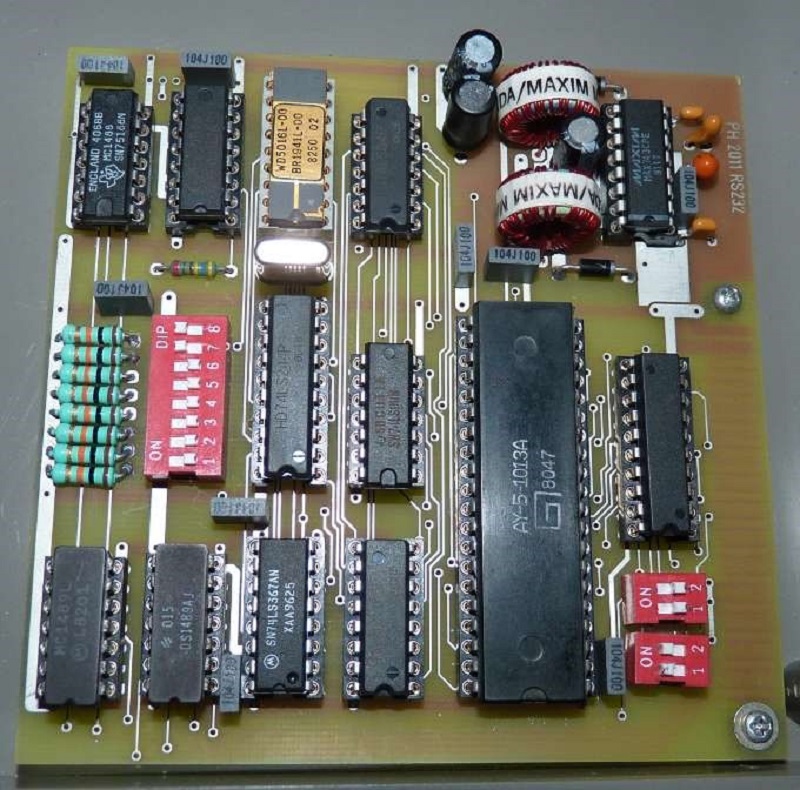

Mon TRS-80 Model 1 Level 2 (pour les essais des protos et la récupération des disquettes 5,25 )
Le Trs-80 Model 1 était connu pour ses mauvais contacts !!!! Les connecteurs sont des bords de cartes étamés !!!!! L’oxydation fait des victimes !
Pour la récupération des disquettes, j’ai donc soudé des connecteurs HE10 dorés . (visible sur la photo).
Vous apercevez (Photo milieu à droite), un de mes doubles lecteurs de floppy « maison » afin de lire les multiples formats des disquettes du Trs-80
Par exemple :
1) Simple Face Simple Densité 40 pistes 5.25
2) Double Face Simple Densité 40 pistes 5.25
3) Simple Face Simple Densité 80 pistes 8 pouces
4) Double Face Simple Densité 80 pistes 8 pouces
5) Simple Face Simple Densité 80 pistes 5.25
6) Double Face Simple Densité 80 pistes 5.25
7) Idem pour les 3,5 pouces…..
Le Trs-80 peut lire presque tous les formats de disquettes sauf les H.D. (Haute, Densité) !!!!
Ainsi le Trs-80 peut lire les disquettes IBM PC XT de 180k, 360K et 720K !!!

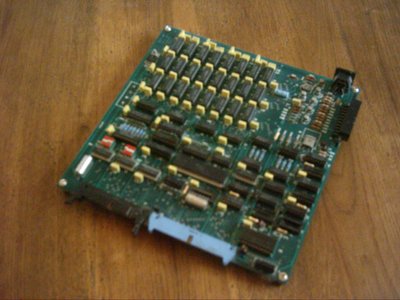

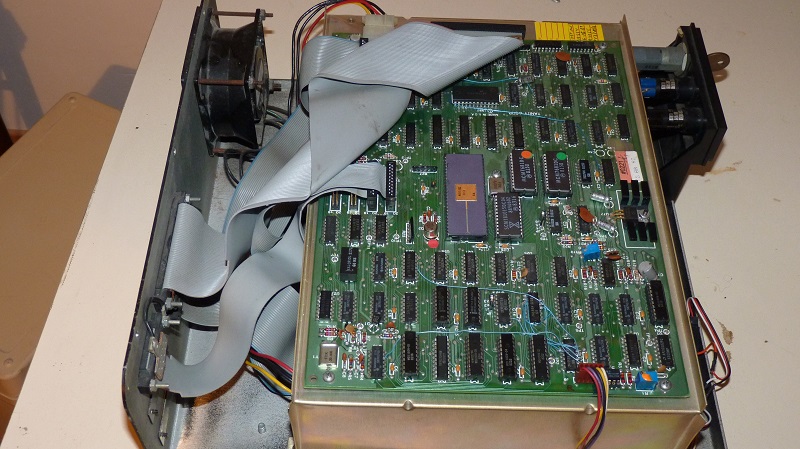

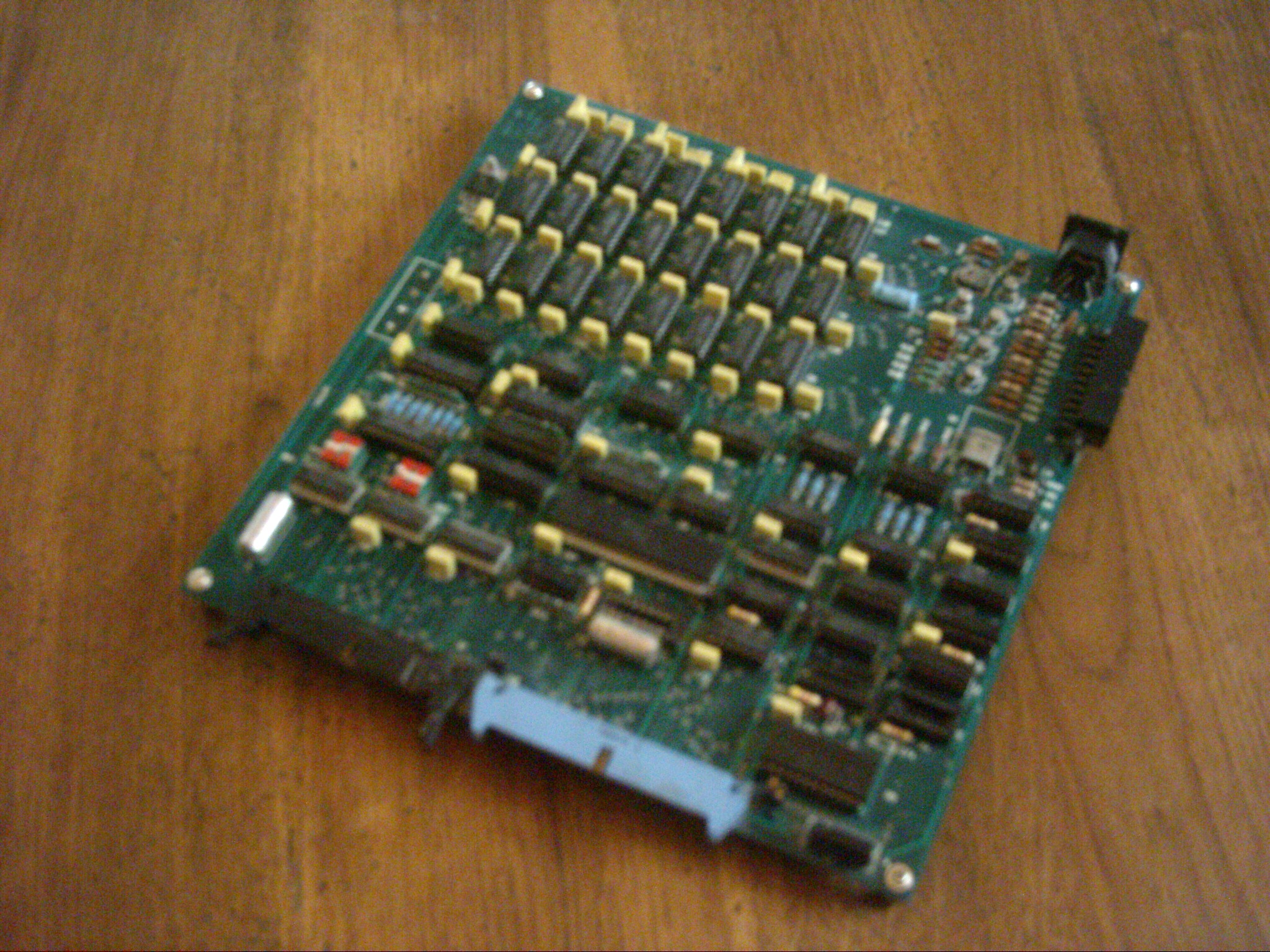

Vous pouvez apercevoir l’interfaçage d’un disque dur 20 Mo avec une carte WD1002-05.
Ce disque dur a été récupéré sur un PC ! Et la carte est une Western Digital (KAYPRO 10) !
Le Trs-80 peut dans la théorie piloter un disque dur de 50Mo avec une dizaine de partitions. Une limitation d’environ 240 fichiers pour une partition et pas de sous-directories !. (Le Z80 n’est qu’un processeur 8 bits).

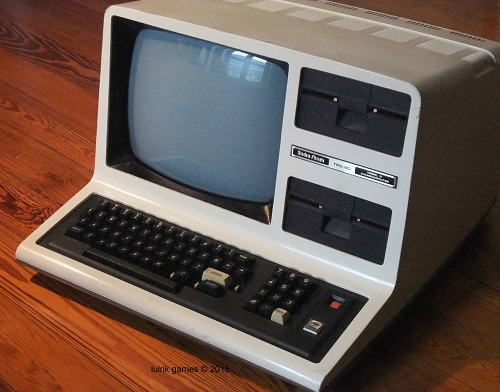

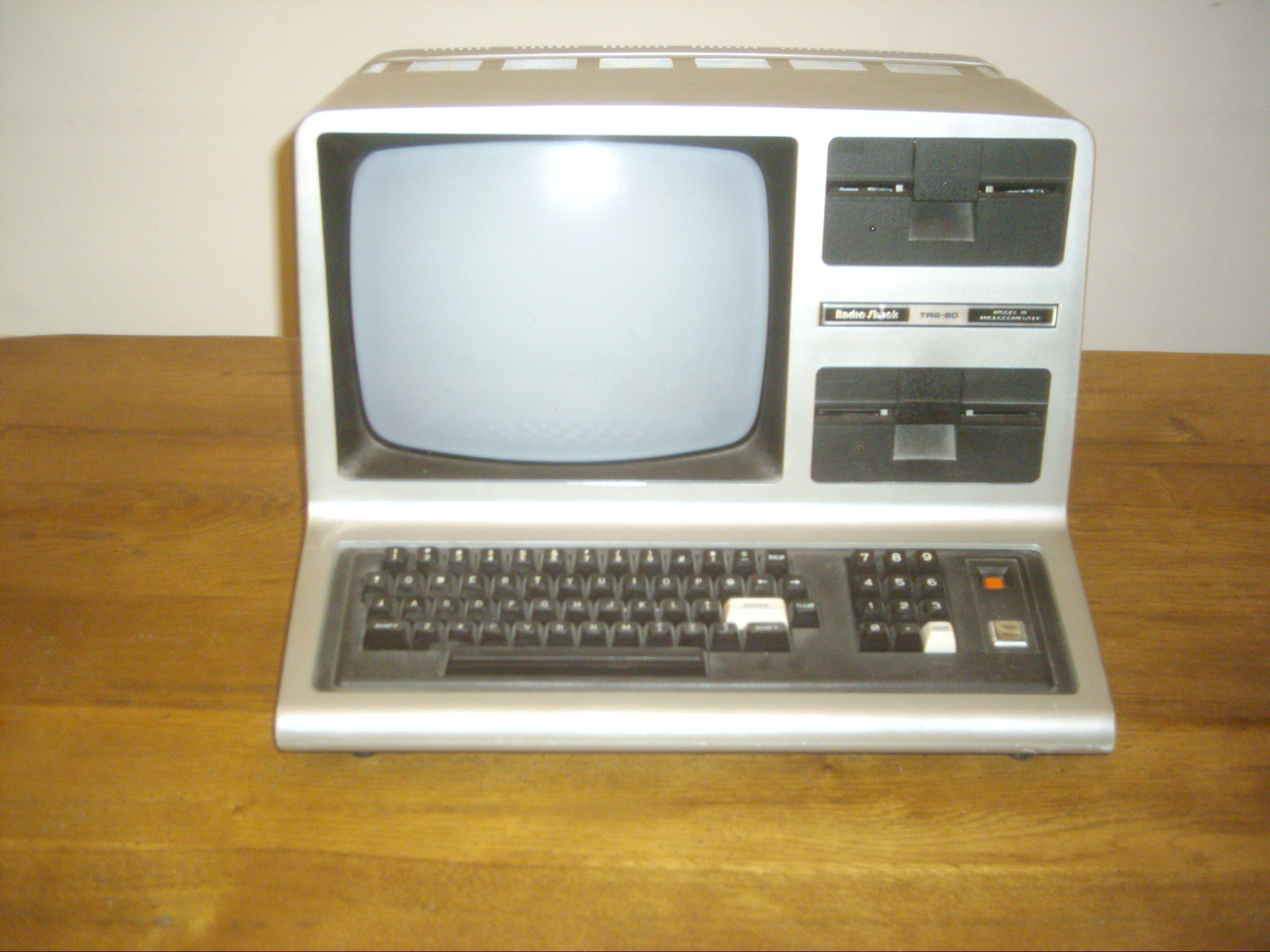

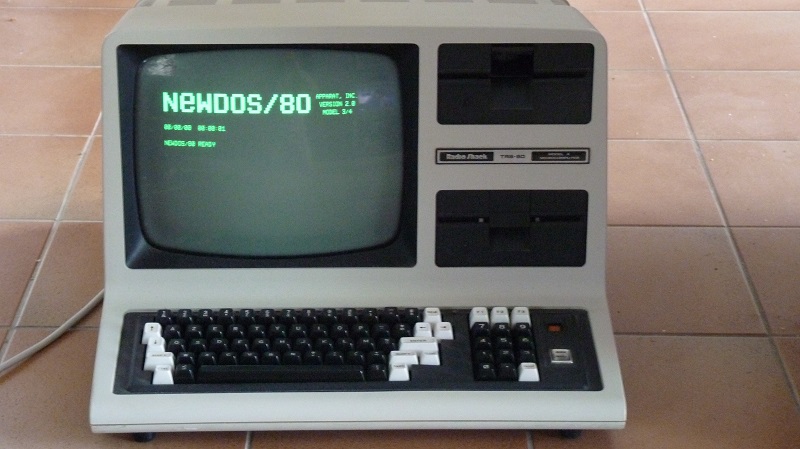

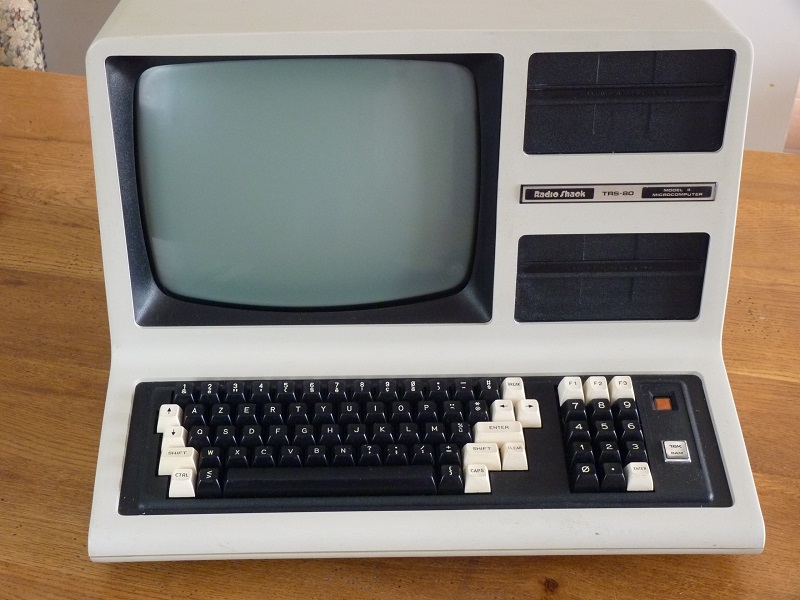

Le Trs-80 Model III
Horloge : 2 Mhz
Processeur : Z80
Mémoire RAM: 48 Ko
Mémoire ROM: 14 Ko MICROSOFT BASIC
Mémoire graphique : 2Ko (16 lignes * 64 colonnes)
Interfaces : //, RS232, Floppy, K7, Bus extension
Sauvegarde : 2 lecteurs Floppy 180 Ko
Le model III a une compatibilité ascendante avec le Model 1

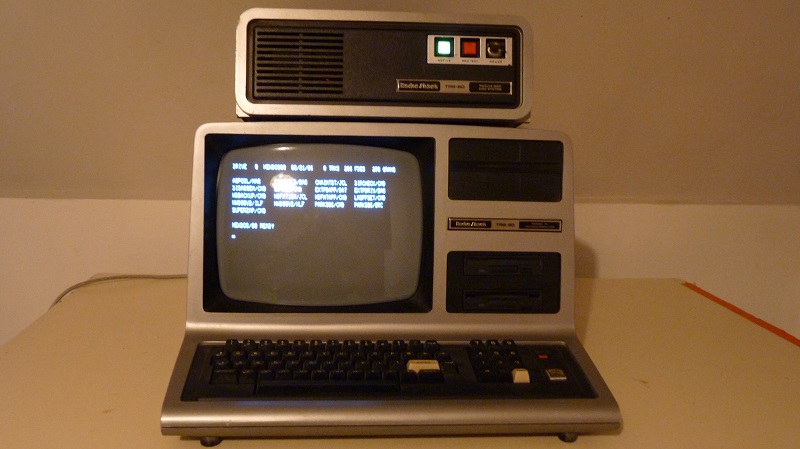

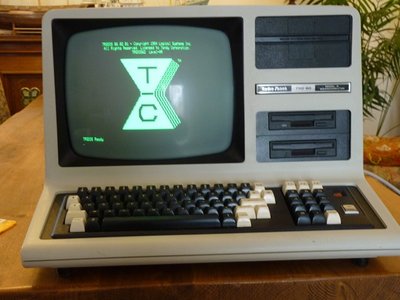

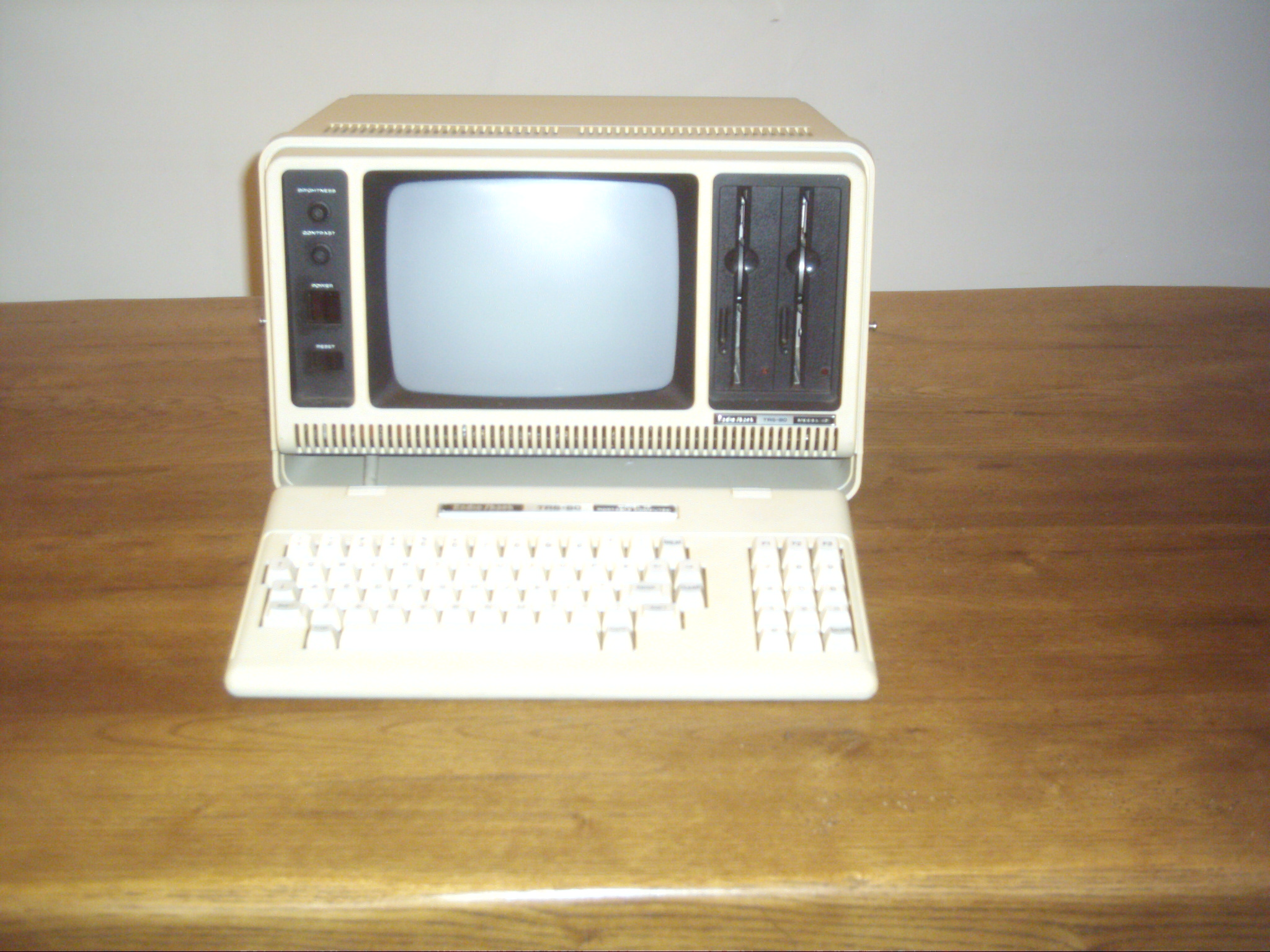

Le Trs-80 Model 4P
Horloge : 4 Mhz
Processeur : Z80
Mémoire RAM: 48 à 128 Ko (suivant option)
Mémoire ROM: 0 Ko
Mémoire graphique : ?Ko (16 lignes * 64 colonnes) et (24 lignes * 80 colonnes)
Interfaces : //, RS232, Floppy, Bus extension
Sauvegarde : 2 lecteurs Floppy 180 Ko
Le model 4P a une compatibilité ascendante avec le Model III
Bon maintenant je suis à la recherche d’un Model IV !!!! Je remercie d’avance un généreux donateur !
Je possède une bibliothèque de plusieurs milliers de softs !!! Mais vous devez savoir que plusieurs dizaines de milliers de softs ont été répertorié pour ces machines, sans compter les Softs sous CPM !!!
Mes travaux du moment :
J’ai réussi à faire fonctionner le disque de 20 Mo avec le Trs-80, mais celui-ci se trouvait en 4ème position !! Et je remercie L'Association Neerlandaise "Official TRS-80 Dutch Usergroup " http://www.trs80.nl pour son aide capitale dans ce projet!!! Ainsi que le site des U.S.A. Ira Goldklang's http://trs-80.com pour ses documentations.
J’ai donc collecté des informations sur le Web !! Maintenant je « Boot » sur une disquette d’amorçage, celle-ci modifie la configuration du Trs-80. Ainsi après l’amorçage le disque dur se trouve en position 0 et le premier lecteur de Floppy en position 4 !!! Je travaille ainsi comme un PC !! Jusqu’au prochain « Reset » sur le Trs-80.
Cette solution ne me satisfait pas totalement ! Je pense modifier la ROM de la carte fille « CPM »
Cette carte me donne en ce moment plusieurs choix :
1) Démarrer en Floppy 8 pouces
2) Démarrer en Floppy 5,25
3) Autres
Puis démarrer
a) Sous DOS
b) Sous CPM
c) Autres
Je vais tenter de remplacer « Autres » par Disque dur, mais je ne suis pas un dieu de la programmation !!!!(L’aide d’un Gourou du programmateur d’eprom serait le bien venu)
Ainsi j’aurai 3 choix Booter en 8 pouces ou en 5,25 ou directement sur le disque dur comme un PC avec les floppy en position 4,5,6 et 7 !!!!
Mes prochains essais :
d) Interfaçage d’un disque dur IDE et oui !
e) Réalisation d’une interface IDE
f) Une horloge
g) Cartes graphiques
h) Cartes sons
i) ……
Fin de la première partie !!!

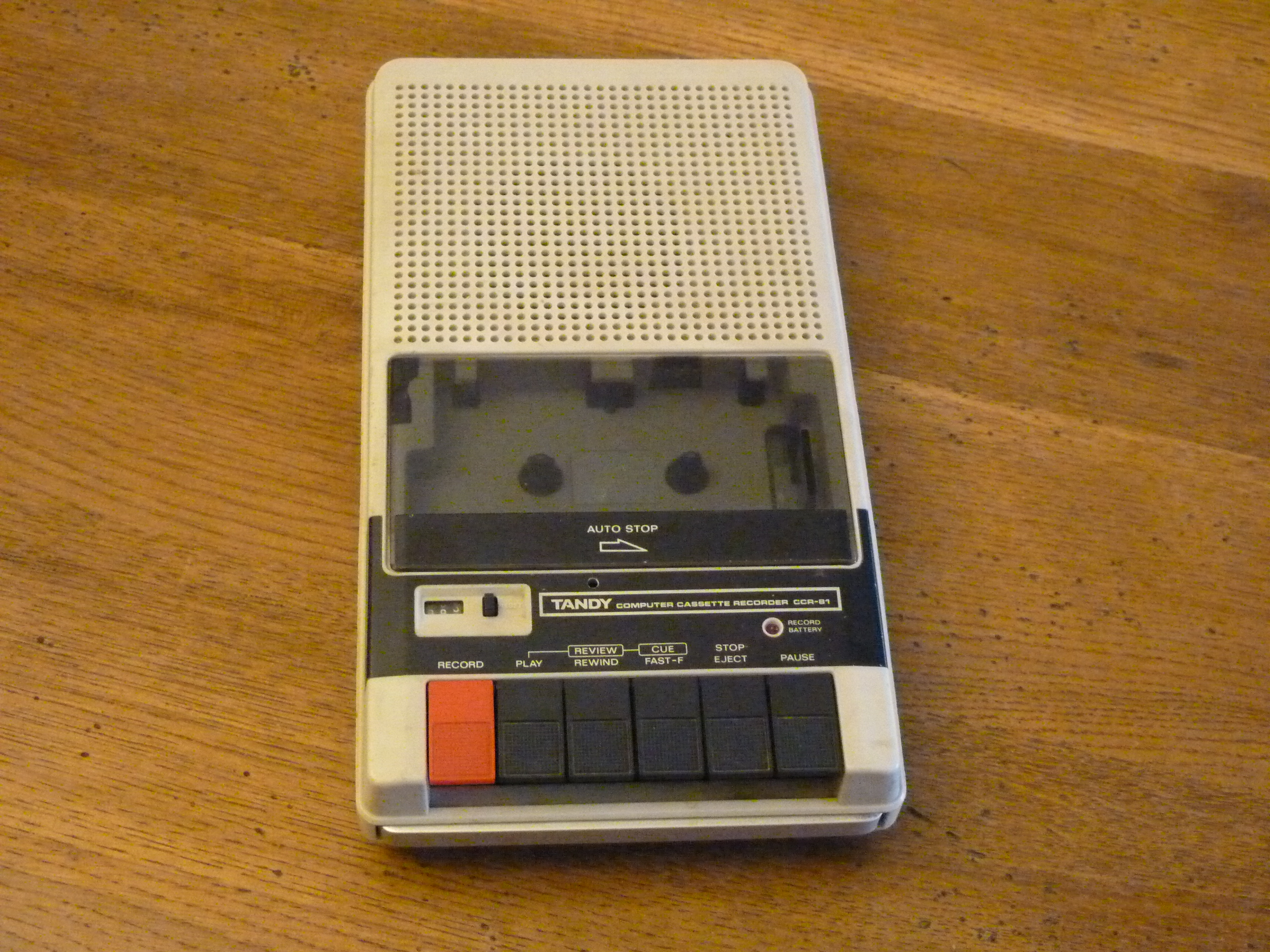

Le magnétophone TANDY CCR-81 !!!
Le responsable des nuits blanches, les yeux fixés sur l’écran à regarder le bon clignotement du deuxième astérisque.
Cet appareil déclenchait soit :
a) La mise au placard du « TRS-80 »
b) L’achat d’un lecteur de Floppy, Simple face, Simple densité pour la modique somme de 700€ avec des disquettes à 7€ pièce sans l’étiquette !!! et oui une boite de disquettes était vendu 70€ avec les étiquettes

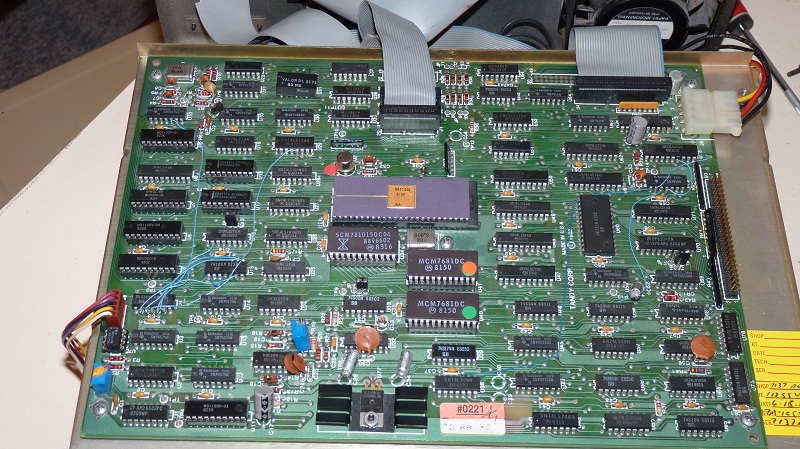

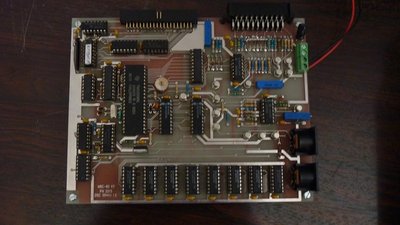

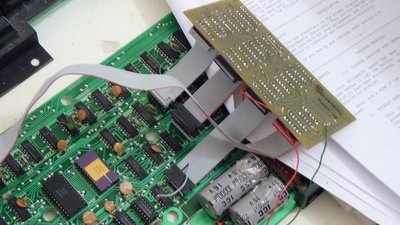

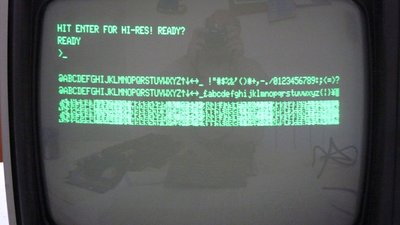

La carte graphique HRC-80 fabriquée par µinflux (vendue aussi en Kit)
Prix 1995F (305€) (sans alim. Ni mécanique) au 15/09/1983
Résolution: - 320*250 points en mode graphique :
- 8 couleurs ou niveaux gris par points
Connexion:
- Sur extension BUS TRS-80 modèle 1 (ou compatible)
et adaptable sur TRS-80 modèle III
Sortie Vidéo:
- Image couleur sur T.V.C. par prise PERITELEVISION
- Image en dégradé de gris sur écran système
- Possibilité de SUPERPOSITION d’images par logiciel sur l’un ou les deux écrans.
Mémoire Vidéo :
- Possibilité de MULTIPAGE (deux en haute résolution).
- N’EMPIETE pas sur la mémoire centrale du système.
- Ram de 64k

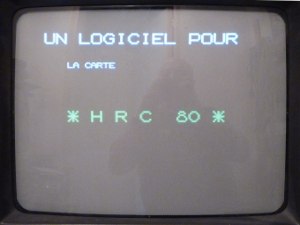

Logiciel GBAS :
- DISPONIBILITE du logiciel Gbas permettant d’étendre le jeu d’instruction du BASIC afin d’accéder simplement aux fonctions spécifiques haute résolution.
Sortie Son :
- Sur T.V.C.

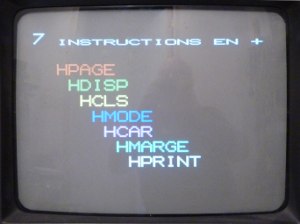

Logiciel GTEXTE :
- Accès par logiciel aux ATTRIBUTS VIDEOTEX : (Double largeur, double hauteur, clignotement, inversion VIDEO, soulignement, graphisme mosaïque joint ou disjoint).
- Stockage et accès à 25 pages.
- Générateur de 512 caractères programmables.
Processeur Graphique :
- TMS 3556

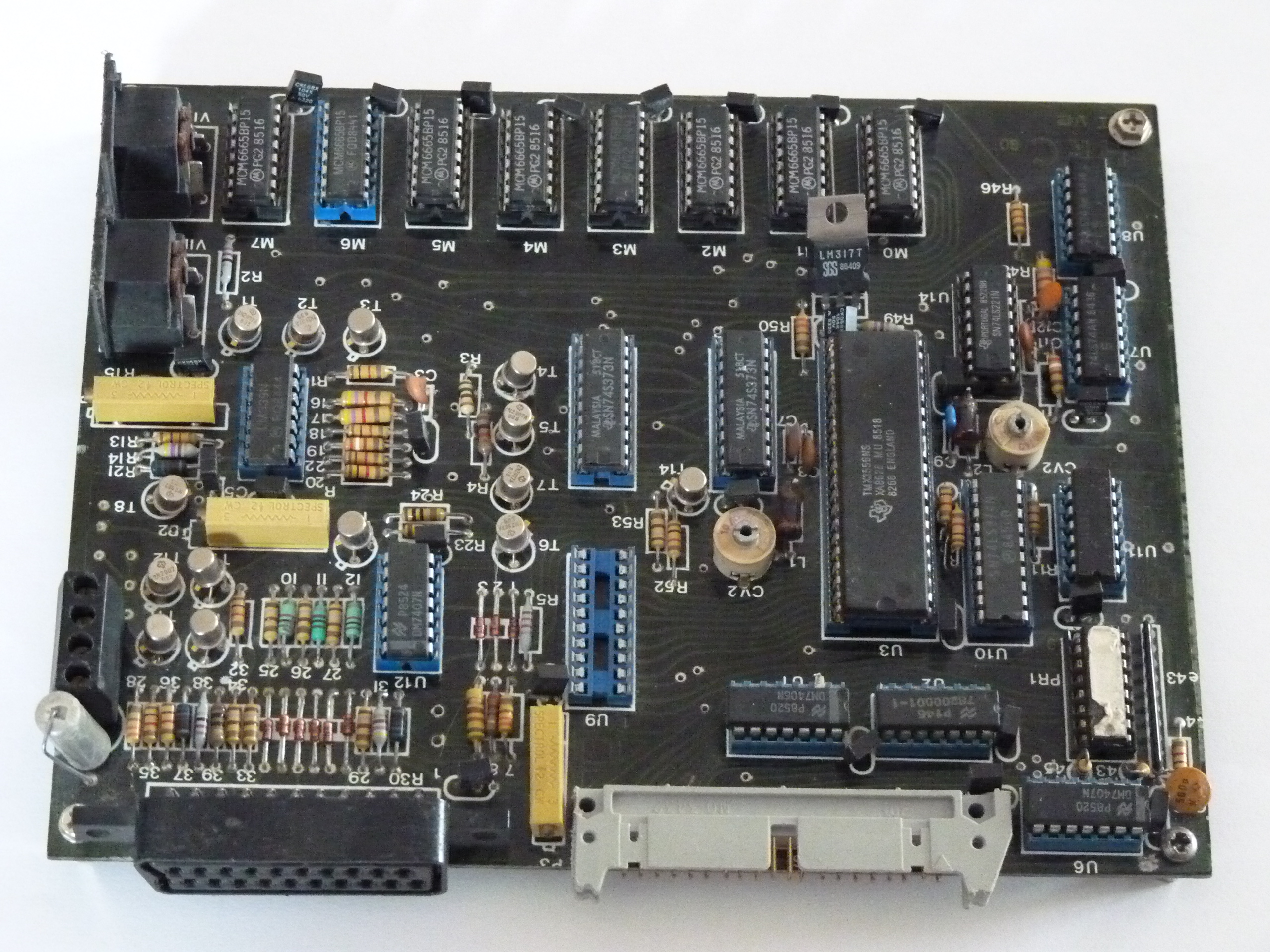

La carte graphique PROF-80 HIFI COLOR (vendue aussi en Kit)
Prix 2458F (375€) (sans alim. Ni mécanique) au 15/09/1983
Résolution:
- 256*512 points en mode graphique
- Capacité d’affichage 57 lignes de 85 caractères
- Générateur de caractère interne (96 ascii)
- Générateur de vecteur intégré rapide
- Trois plans de 16K (rouge, vert, bleu)
- Possibilité de « light pen »
- Huit couleurs de base
- Fonctionnement en memory mapped ou I/O mapped
- Mode interruption possible
- Lecture directe de la mémoire d’image
Connexion:
- Sur extension BUS PROF-80
- Sur extension BUS TRS-80 modèle 1 (ou compatible)
et adaptable sur TRS-80 modèle III
Sortie Vidéo:
- Image couleur sur T.V.C. par prise PERITELEVISION
- Image en dégradé de gris sur écran système
Mémoire Vidéo :
- Ram de 48k
Logiciel :
- GBASIC
Processeur Graphique :
- EF 9366

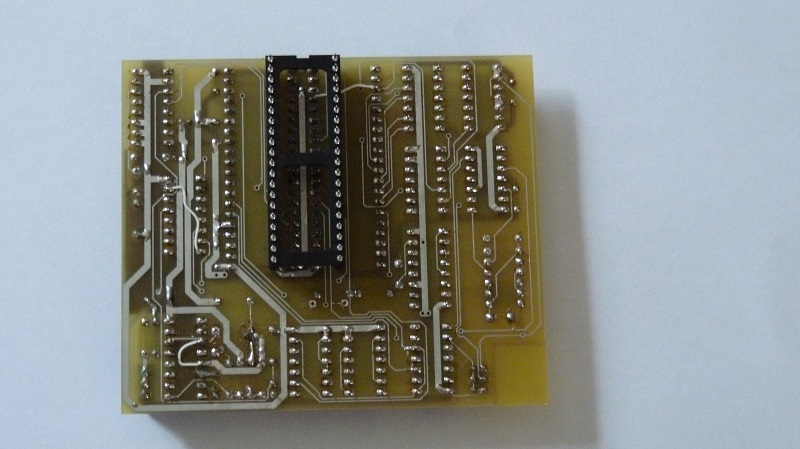

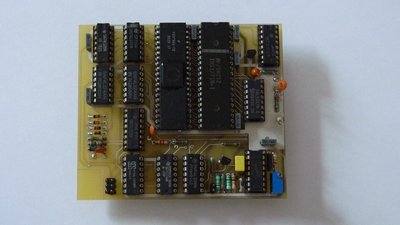

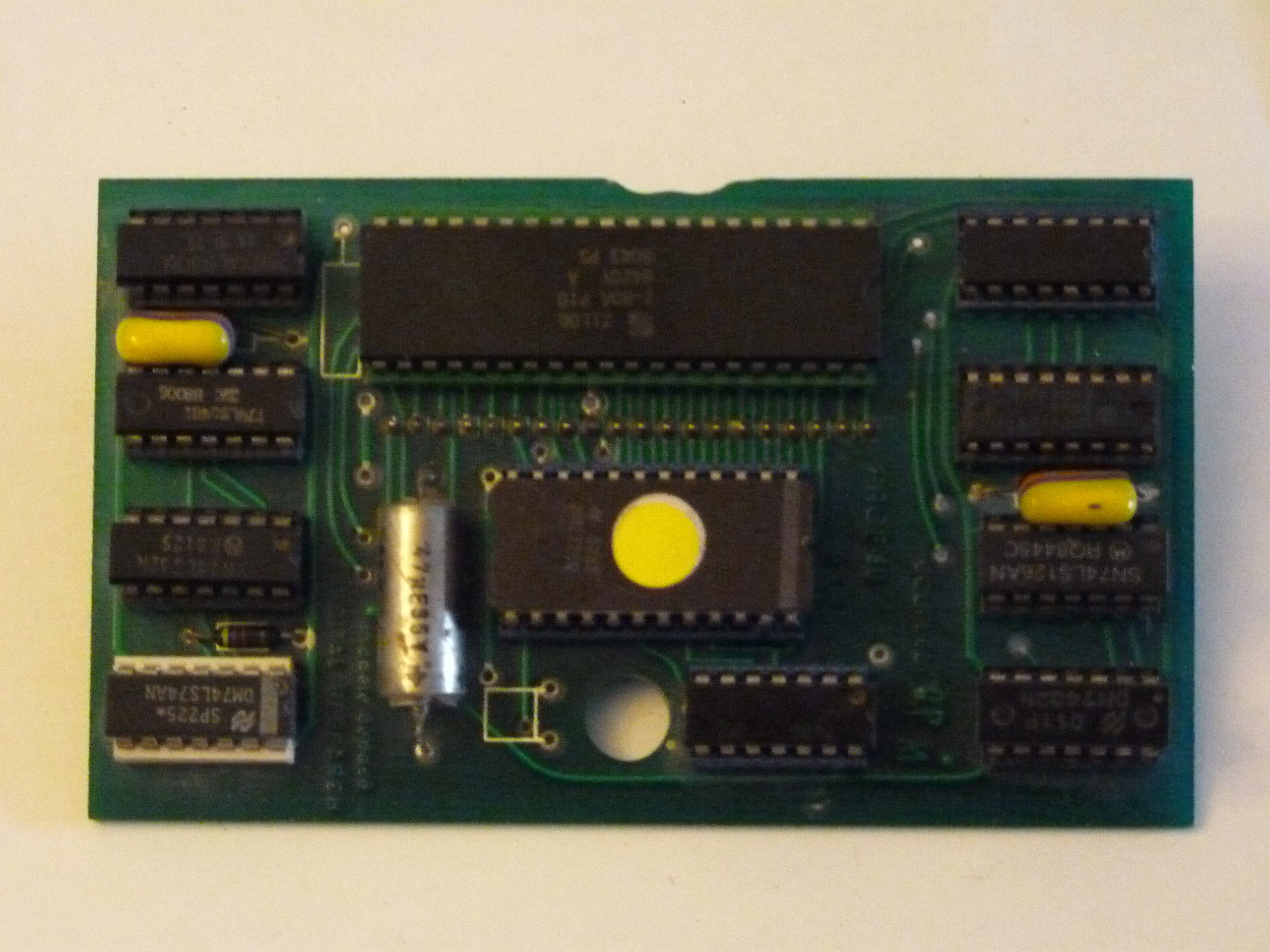

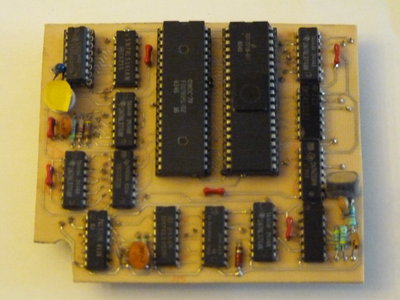

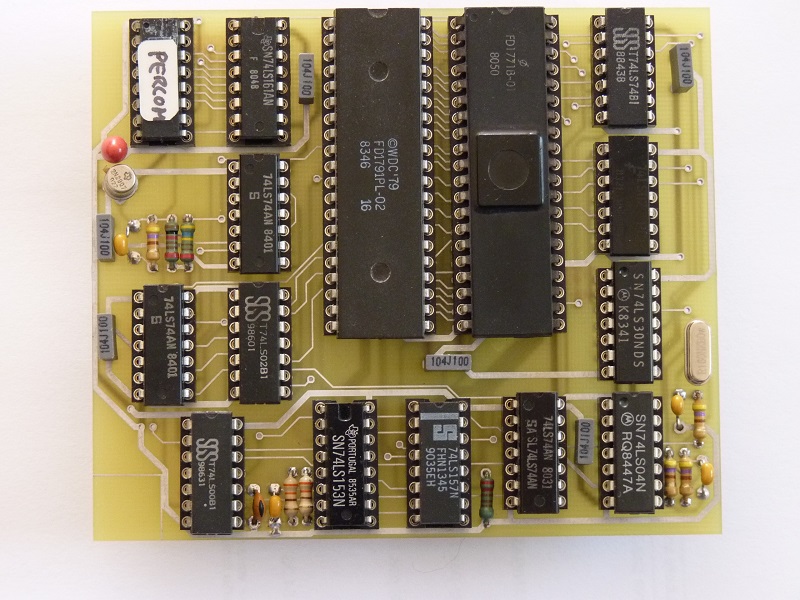

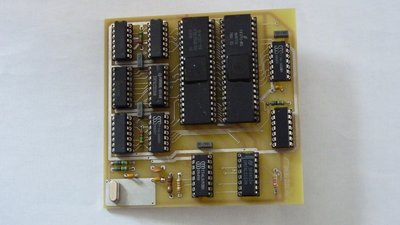

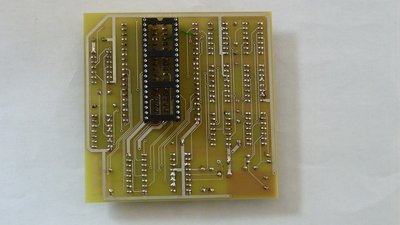

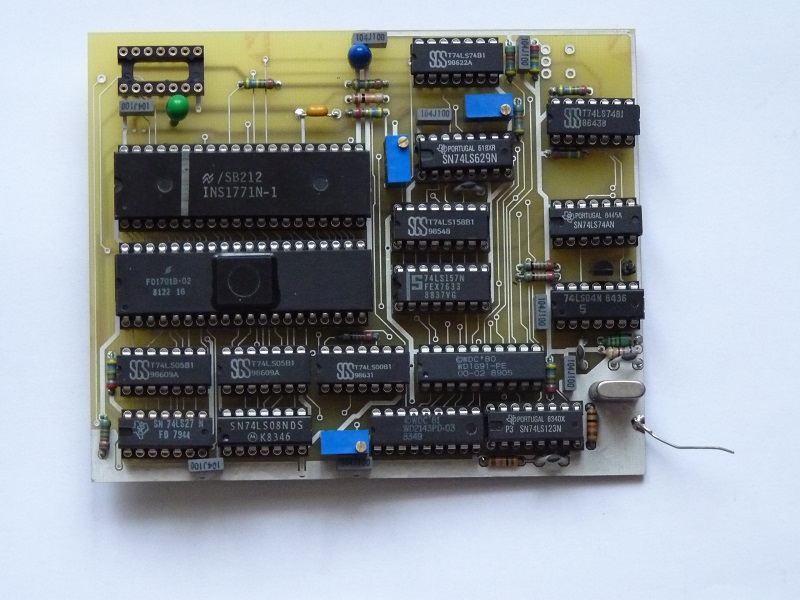

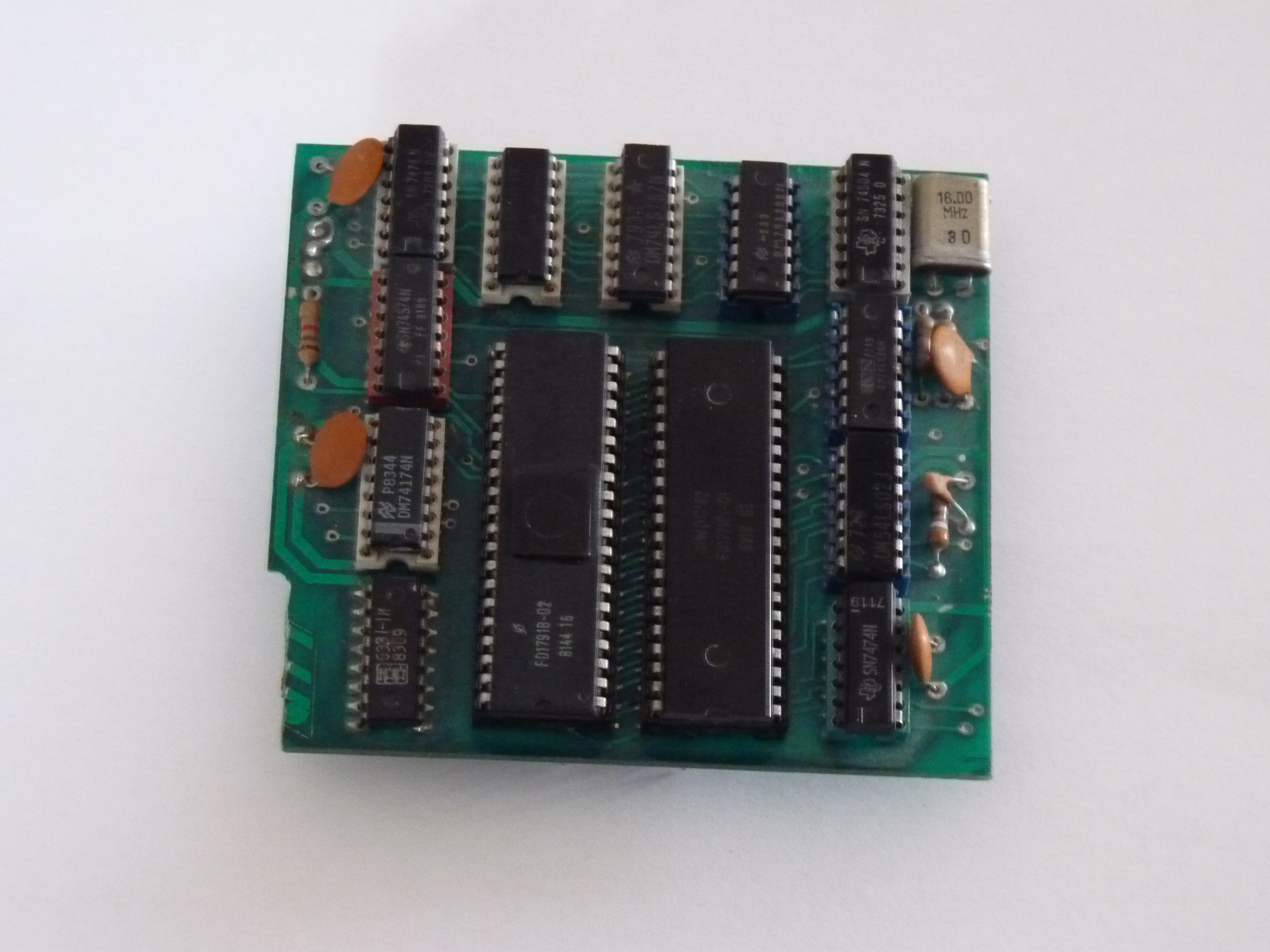

La carte « Doubleur de Densité » pour TRS-80 modèle 1 et compatible
Ces cartes permettaient de doubler la capacité des lecteurs de disquettes, la carte se plaçait en lieu et place du microprocesseur "contrôleur de disquettes"

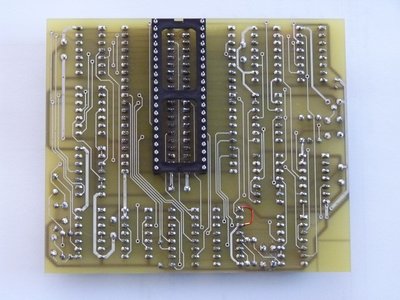

Type PERCOM II
Prix 1397F (212€)
MICRO PRODUCTION
Prix 1397F (212€)
La carte C.P.M.
Prix environ 1200F (182€) en 1985
La carte se plaçait en lieu et place du Z80
C.P.M. était un système d’exploitation très répandu et utilisable sur de nombreux micro-ordinateurs professionnels 8 bits disponibles à l’époque (1977/1985).
Ainsi le TRS-80 pouvait puiser dans l’énorme bibliothèque C.P.M.
C.P.M. a été le premier système (DOS ou SED) de standardisation, ceci bien avant les IBM PC et Microsoft
Fin de la deuxieme partie!
