[RESTAURATION] Borne d'arcade WDK

Message non lu par Casio »

C'est ce soir, à 18h00 pétantes, que nous avons reçu par transporteur privé (transport Alloin), notre belle nouvelle pensionnaire... :
Une jolie borne WDK achetée une poignée d'euro a Mr Stéphane CANTILLON, qui a apporté un grand soin à la protéger pour sa ballade. Merci encore à Mr CANTILLON pour sa participation a l'élaboration de notre collection, toujours grandissante :)

Image Image
L'ensemble est dans un état et un entretien nickel. Seules quelques traces d'usures normales rajoutent à la nostalgie. ;)

Nous n'avons pour l'instant qu'un seul jeu (SUPER RANGER), mais cela ne vas pas durer longtemps, ayez confiance... :8:

La voici qui vient de trouver une nouvelle famille d'adoption, et vas rester à se reposer a coté de sa sœur JEUTEL.
Modifié en dernier par Casio le 12 déc. 2007, 01:29, modifié 2 fois.

Avatar du membre
Doo
Membre V.I.P.
Membre V.I.P.
Messages : 27
Enregistré le : 29 juin 2006, 14:55
Localisation : Jamais très sur de l'endroit ou je suis

Message non lu par Doo »

cool !!! un cadeau de noel !!!
:gift:
MC what can I do ? Ouh. Tadam...
Longlive the all mighty Bunghole

Avatar du membre
Casio
Bureau WDA
Bureau WDA
Messages : 3452
Enregistré le : 23 mars 2004, 10:55
Collectionneur (-euse) ? : Oui
Localisation : Paris XVII / Jouques
Contact :

Message non lu par Casio »

Bon... Suite à de fortes pressions, encore des photos de la bestiole...

Une petite vue d'ensemble...
Image Image
Le monnayeur (1, 5 & 10 Frs) à été mis au gout du jour (0,50 & 1 Euro).

L'intérieur de celui-ci :

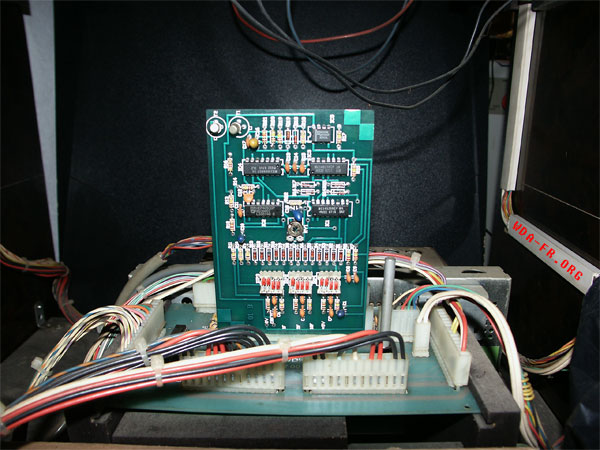

Le pupitre est (pour l'instant) que pour un Player, sur la majorité des jeux...

Et, pour finir, une vue d'ensemble bien sympa :

Voilou, pour l'instant...

Avatar du membre
Casio
Bureau WDA
Bureau WDA
Messages : 3452
Enregistré le : 23 mars 2004, 10:55
Collectionneur (-euse) ? : Oui
Localisation : Paris XVII / Jouques
Contact :

Message non lu par Casio »

Pour ne pas allourdir ce topic, j'en dedie un nouveau, rien qu'aux news logicielles de notre belle WDK (PCB Jamma)

::arrow: [PCB] - Collection de jeux de la WDA

A vous y lire... :)

Avatar du membre
Casio
Bureau WDA
Bureau WDA
Messages : 3452
Enregistré le : 23 mars 2004, 10:55
Collectionneur (-euse) ? : Oui
Localisation : Paris XVII / Jouques
Contact :

Message non lu par Casio »

Je viens de refaire un petit coup de nettoyage.
Voici quelques clichés de l'intérieur de la bestiole :

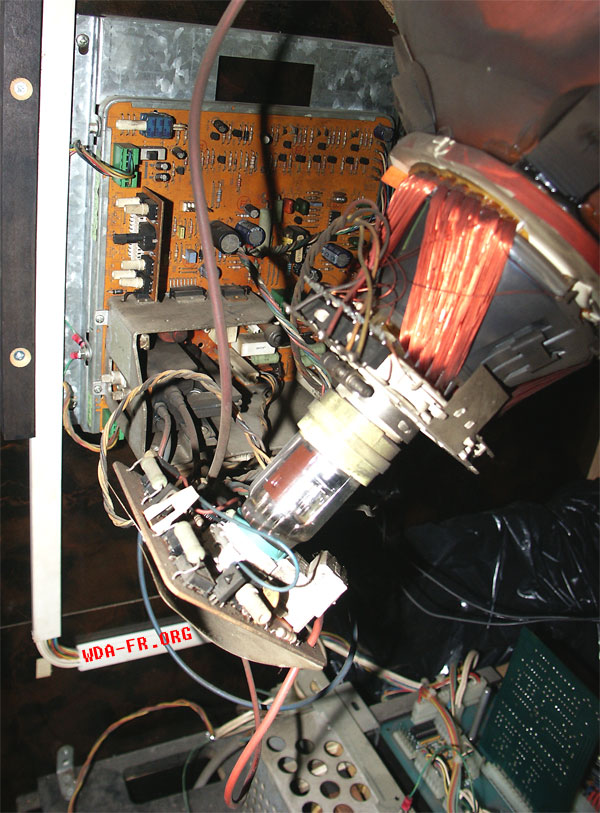

Vue du tube Hantarex.
Vue du tube Hantarex.
Flanc gauche du cab.
Flanc gauche du cab.
Qu'est-ce donc ? Il y a un potard sur la droite (longue tige) qui ne semble servir à rien...
Qu'est-ce donc ? Il y a un potard sur la droite (longue tige) qui ne semble servir à rien...
Si vous trouvez des infos, d'ailleurs, sur ce dernier élément...
Modifié en dernier par Casio le 04 août 2013, 12:34, modifié 1 fois.
Raison : Modif. par Casio : MaJ.

Avatar du membre
Casio
Bureau WDA
Bureau WDA
Messages : 3452
Enregistré le : 23 mars 2004, 10:55
Collectionneur (-euse) ? : Oui
Localisation : Paris XVII / Jouques
Contact :

Message non lu par Casio »

Casio a écrit :(...)
Qu'est-ce donc ? Il y a un potard sur la droite (longue tige) qui ne semble servir à rien...

Si vous trouvez des infos, d'ailleurs, sur ce dernier élément...
Après quelques recherches, j'ai trouvé ma réponse sur l'excellent forum flippers-jukeboxes.net. :
thierry04 a écrit :(...)
Pour le potar, le gros axe à droite = volume son
Le petit sur la carte = largeur des impulsions de credit
(...)
Voici d'autres clichés d'aujourd'hui :
L'intérieur de la bestiole, monnayeurs dans le fond.
L'intérieur de la bestiole, monnayeurs dans le fond.

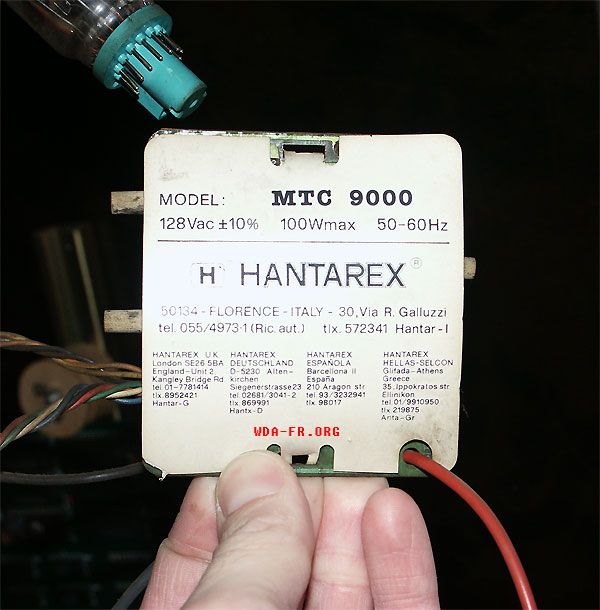

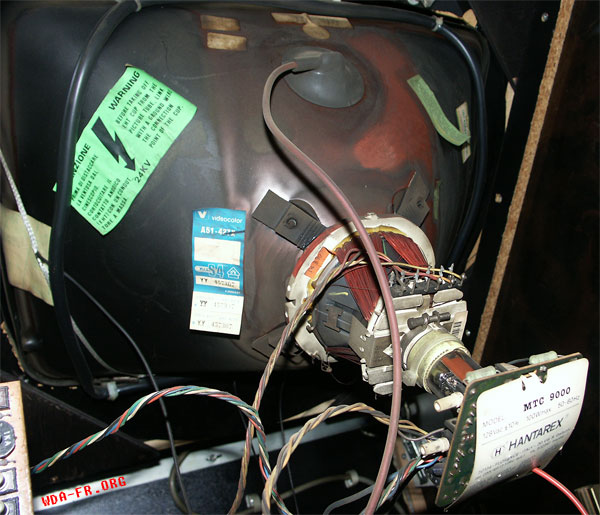

Tube HANTAREX MTC 9000.
Tube HANTAREX MTC 9000.
HANTAREX MTC 9000.
HANTAREX MTC 9000.

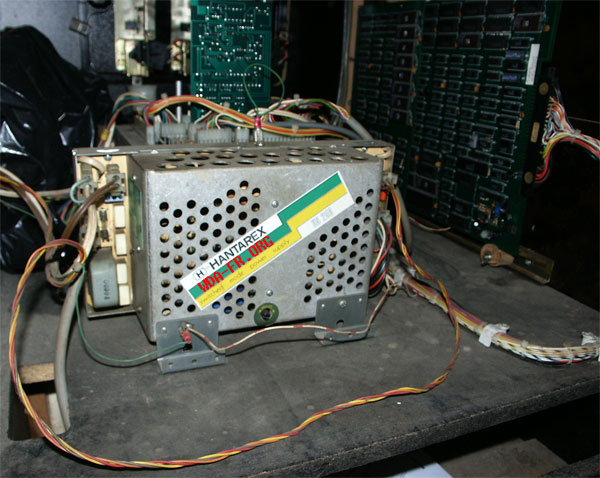

Alimentation HANTAREX d'origine.
Alimentation HANTAREX d'origine.

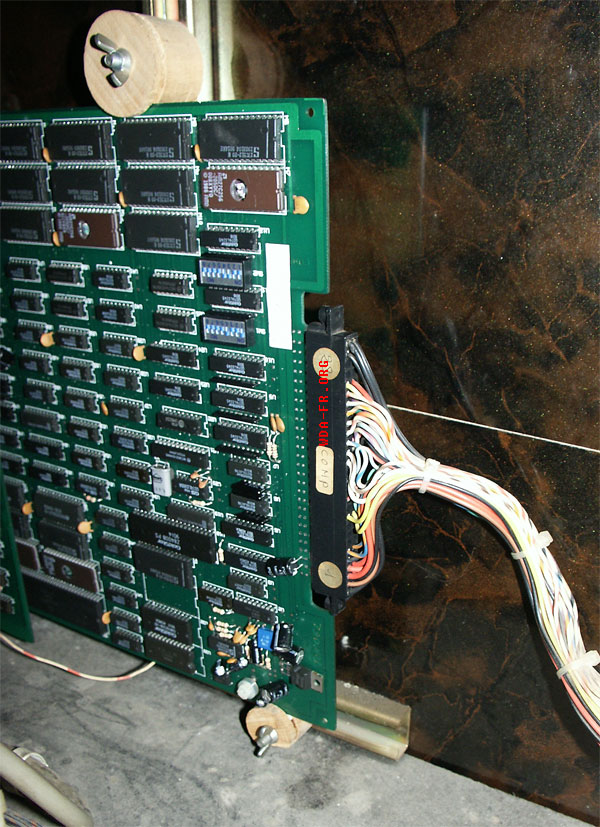

Une PCB (TOKI ici) et le fameux connecteur Jamma.
Une PCB (TOKI ici) et le fameux connecteur Jamma.
Modifié en dernier par Casio le 04 août 2013, 12:40, modifié 1 fois.
Raison : Modif. par Casio : MaJ.

Avatar du membre
Casio
Bureau WDA
Bureau WDA
Messages : 3452
Enregistré le : 23 mars 2004, 10:55
Collectionneur (-euse) ? : Oui
Localisation : Paris XVII / Jouques
Contact :

Re: [RESTAURATION] Borne d'arcade WDK

Message non lu par Casio »

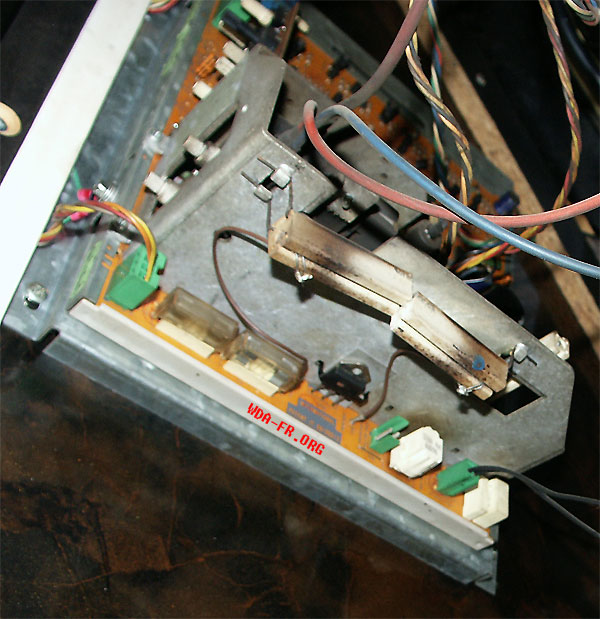

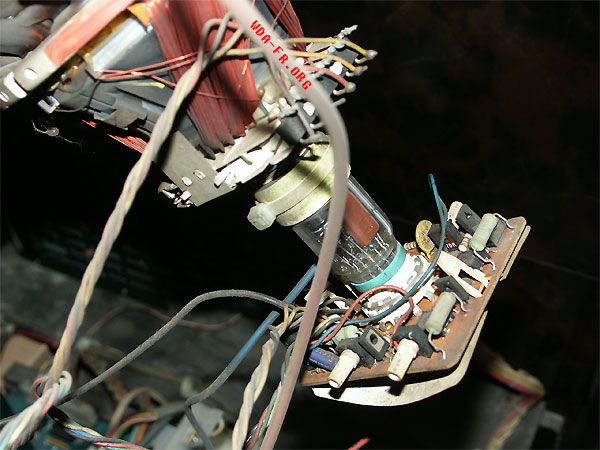

En décembre 2008, nous nous sommes rendus compte que la plus grosse resistance céramique (330 Ω (Ohms) / 30 Watts) de la platine vidéo HANTAREX venait de céder (cassée nette), certainement suite à une longue période d'inactivité...
Resistance céramique 330R 10% - RR 30W.
Resistance céramique 330R 10% - RR 30W.

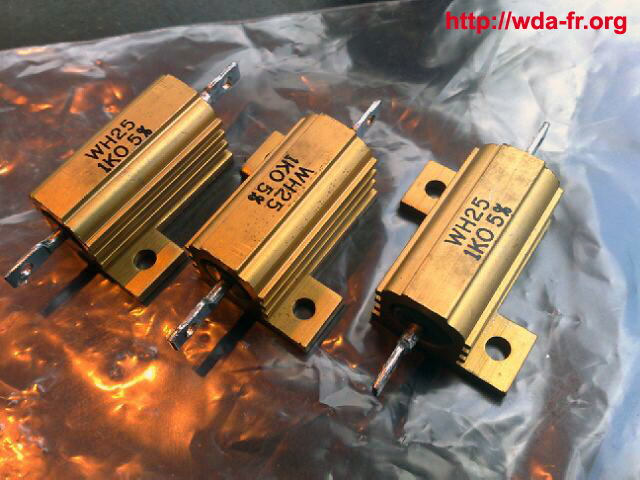

Grâce aux conseils soutenus des passionnés des sites "Gamoover" et "NEO-ARCADIA", je viens d'aller chercher chez Selectronic (11 Place de la Nation, à Paris 11ème) 3 resistances radiateurs WH25 - 1KO 5% (1 KΩ (Ohms) / 25 Watts - 4,90 euros pièce) que je vais donc devoir monter en parallèle sur un dissipateur calorifique (certainement celui déjà présent autour de la platine HANTAREX) pour tenter d'obtenir une équivalence (aux alentours des 333 Ω (Ohms) / 50 Watts).
Resistances radiateurs 1KO 5% - WH25.
Resistances radiateurs 1KO 5% - WH25.
Je ne manquerais pas de vous tenir informés de la suite des opérations... ;-)

Avatar du membre
Krapoutchik
Contrôle WDA
Contrôle WDA
Messages : 992
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] Borne d'arcade WDK

Message non lu par Krapoutchik »

Salut le gars !

En mettant les 3 résistances de 1K en parallèle tu vas effectivement te retrouver avec une résistance équivalente à 333 ohms et capable de dissiper 75 Watts (25 x 3) mais attention, les résistances de la série WH sont conçues pour être montées sur un radiateur, tu trouveras ci-dessous les caractéristiques de puissance de la série WH, je pense que si tu les visses sur un des gros radiateurs de powerPC qui t'encombre ça devrait le faire !

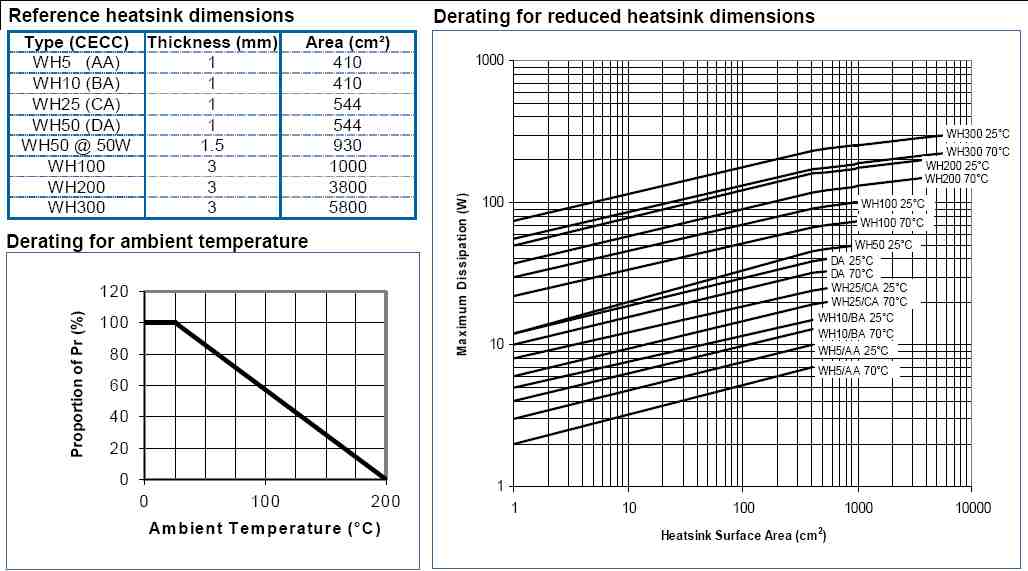

Caractéristiques de puissance de la série WH
Caractéristiques de puissance de la série WH
Une précision, visiblement la résistance d'origine est montée sur la partie vidéo aussi si tu ne veux pas avoir d'effets indésirables (moirages, tremblement de l'image...) il te faut câbler au plus court en respectant au maximum la longueur d'origine des fils de branchement de la résistance d'origine voire même faire plus court (ça va pas être facile !)

Atchao
Tektronix 454A, Atten ADS 1102CAL Powa !!
Born to bricole
