[RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 19 juil. 2013, 11:10

Bonjour.

Je suis en train de restaurer un clavier d'Archimedes A440.

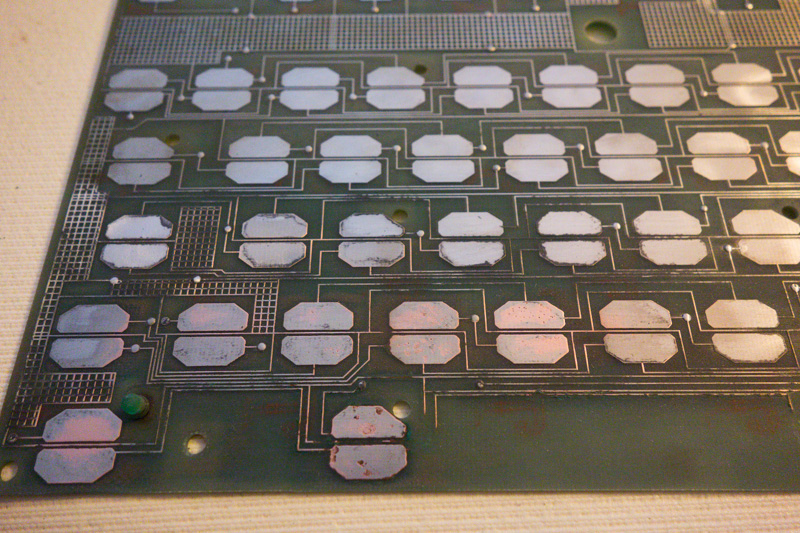

Comme vous pouvez le voir, il y a de la corrosion qui a mangé des pistes :


Pour les 'pastilles' des touches, je pense utiliser du cuivre autocollant, si j'en trouve.
Pour les pistes, je ne sais pas trop mais il faut que ce soit assez fin car la carcasse du clavier vient contre le circuit imprimé, je ne pense pas que des fils classiques (isolés) puissent passer.

Vous avez une idée ?

Avatar du membre
Krapoutchik
Bureau WDA
Bureau WDA
Messages : 850
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar Krapoutchik » 19 juil. 2013, 13:23

Beurk :bullwhip:
Il y a du boulot de nettoyage ! Les pastilles sont bien attaquées mais une fois nettoyées, et polies avec une gomme dure, genre gomme à encre de couleur bleue/verte ou une gratounette TRES usagée , elles seront comme neuves :D .
Si tu utilises une gomme il te faudra impérativement nettoyer à l'alcool ou l'acétone après pour enlever les résidus de gommage.

J'ai un super plan pour du fil isolé, utilise un des fils multibrins provenant d'une paire d'écouteurs de mp3, ce fil est isolé par un vernis thermofusible et se soude très bien sans avoir besoin de le décaper.

Il suffit de l'étamer à un bout puis de souder ce bout avant la coupure de la piste, tu étames la piste après la coupure, tu tends le fil et tu le soudes sur la piste étamée, il ne te reste plus qu'à couper le bout de fil excédentaire.

C'est un peu minutieux à faire car le fil est vraiment très fin mais tu n'auras pas de souci de surépaisseur à part la soudure elle même.

Dernier truc de radin, si tu n'as pas de fil d'écouteurs, achète une paire la moins chère possible dans un marché quelconque (1 à 3 euros) et calcule le prix du mètre de fil (~10 brins par canal plus le commun = 30 brins d'1m = 30 m = ??? :jump: ).
Tektronix 454A, Atten ADS 1102CAL Powa !!
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes à microprocesseur
Ma petite collection...
Tutoriel pour insérer des photos...

darky_mtp
Posteur habitué
Posteur habitué
Messages : 27
Enregistré le : 17 juil. 2013, 14:34
Collectionneur (-euse) ? : Oui

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 19 juil. 2013, 17:29

Bonne idée pour le fil de casque, je n'ai jamais essayé de souder directement, à chaque fois j'essayais de le dénuder quand j'avais un casque à réparer ::lol:

Avatar du membre
Krapoutchik
Bureau WDA
Bureau WDA
Messages : 850
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar Krapoutchik » 19 juil. 2013, 20:28

Une goutte de soudure fraiche sur le fer, tu mets le fil avec le vernis sur la goutte, ça se met à fumer (le vernis brûle), tu évacues la goutte, tu remets de la soudure fraîche et en même temps tu remets le fil et hop un fil étamé prêt à être soudé :clap: .
Je garde aussi à portée de main du fil secteur multibrins, ça se soude en 1 seconde, le brin est plus rigide ça facilite les choses dans certain cas.
Tektronix 454A, Atten ADS 1102CAL Powa !!
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes à microprocesseur
Ma petite collection...
Tutoriel pour insérer des photos...

darky_mtp
Posteur habitué
Posteur habitué
Messages : 27
Enregistré le : 17 juil. 2013, 14:34
Collectionneur (-euse) ? : Oui

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 22 juil. 2013, 16:16

Clavier restauré !

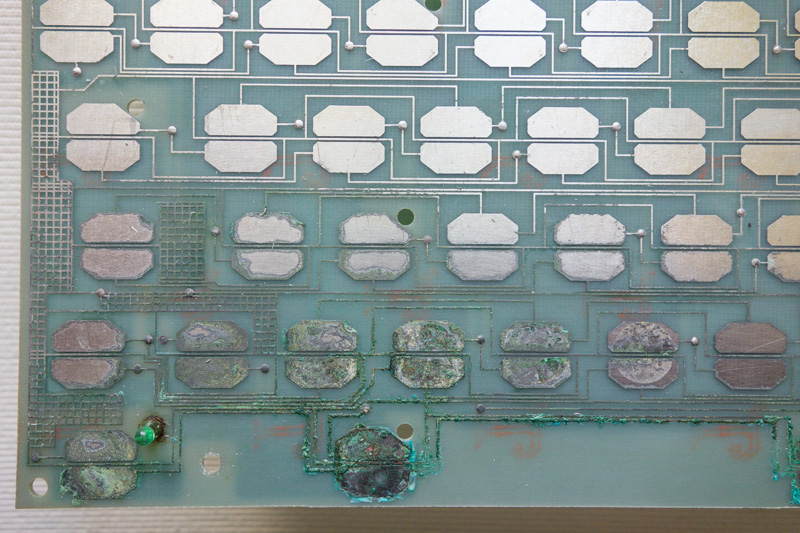

Après décapage :

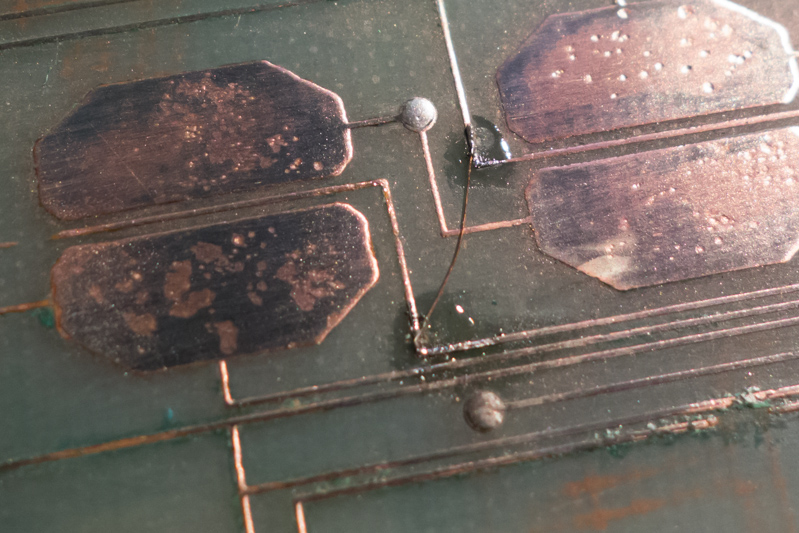

Première pontage :



Il fonctionne convenablement.
Maintenant je recherche comment recréer des disquettes à partir d'un PC avec Omnidisk, sans succès pour le moment.

darky_mtp
Posteur habitué
Posteur habitué
Messages : 27
Enregistré le : 17 juil. 2013, 14:34
Collectionneur (-euse) ? : Oui

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 24 juil. 2013, 12:37

J'ai trouvé comment recréer les disquettes à partir d'un PC.
Par contre quand on ne connais pas cette machine c'est difficile...

Avatar du membre
Krapoutchik
Bureau WDA
Bureau WDA
Messages : 850
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar Krapoutchik » 24 juil. 2013, 14:00

Ouahhh, le cuivre du clavier est bien abimé quand même, bravo pour les soudures, elles sont vraiment très fines :clap:

je viens de consulter la doc d'Ominidisk et c'est vrai que ça n'a pas l'air simple :think:.
Tektronix 454A, Atten ADS 1102CAL Powa !!
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes à microprocesseur
Ma petite collection...
Tutoriel pour insérer des photos...

darky_mtp
Posteur habitué
Posteur habitué
Messages : 27
Enregistré le : 17 juil. 2013, 14:34
Collectionneur (-euse) ? : Oui

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 24 juil. 2013, 17:32

Voila la page où j'ai trouvé le programme : http://www.8bs.com/filecon.htm#FDC%20%2 ... 29%20Brief

Mon tuto sur un ordi portable qui me sert aux transferts avec les vieux coucous (lecteur de disquettes, ports série et parallèle) :

Lancer fdc.com

Entrer la ligne suivante : fd0 bbc800 head1 1 m 0 (en respectant bien les espaces)
Ensuite vous pouvez 'graver' des disquettes à la chaine avec : w monimage.adf
Pour faire une image à partir d'une disquette c'est : r image.adf

Ça fonctionne impeccable avec des disquettes 1.44Mo dont j'ai bouché le trou HD avec un morceau de ruban adhésif.

Avatar du membre
Krapoutchik
Bureau WDA
Bureau WDA
Messages : 850
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar Krapoutchik » 25 juil. 2013, 10:27

Question de newbie :shifty: ...
Où as-tu trouvé la syntaxe exacte, en particulier le bbc800 (je ne trouve que le bbc80) et les paramètres suivants head1 1 m 0 ?

Tu as quel OS et configuré comment sur le PC qui te permet de faire des images disques :think: ?
Tektronix 454A, Atten ADS 1102CAL Powa !!
Born to bricole
[Rch] Vieux composants électroniques et circuits intégrés toute époque et vieilles cartes à microprocesseur
Ma petite collection...
Tutoriel pour insérer des photos...

darky_mtp
Posteur habitué
Posteur habitué
Messages : 27
Enregistré le : 17 juil. 2013, 14:34
Collectionneur (-euse) ? : Oui

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar darky_mtp » 25 juil. 2013, 14:20

Un mix de la page que j'ai indiqué, celle-ci et pas mal d'essais avant de trouver la bonne combinaison.
L'OS du PC est un Win98 (qui me permet d'avoir accès au réseau et clés USB) que je bascule en pure DOS pour les transferts.

Avatar du membre
Krapoutchik
Bureau WDA
Bureau WDA
Messages : 850
Enregistré le : 01 juil. 2009, 08:00
Collectionneur (-euse) ? : Oui
Localisation : Paris

Re: [RESTAURATION] - Clavier Acorn Archimedes

Message non lupar Krapoutchik » 25 juil. 2013, 20:08

Un vrai travail de Sherlock Holmes :clap: :clap:
